Private Grundstücksentwässerungsanlagen „GEA“

Ein ganzheitliches Konzept zur Kanalinstandhaltung der GEA durfte die DKT GmbH & Co. KG bei einigen privaten Auftraggebern, bereits erfolgreich umsetzen.

Rechtlich gesehen ist in Bayern  gemäß Eigenüberwachungsverordnung „EÜV“, jede (eigenüberwachungspflichtige Person), dazu verpflichtet z.B. alle 10 Jahre sein Kanalnetz und die zugehörigen Bauwerke einer eingehenden Sichtprüfung zu unterziehen. Eine Prüfung auf Wasserdichtheit (bei Kanälen älter als 40 Jahre z.B. mittels Wasserauffüllung bis Rohrscheitel), ist gemäß EÜV 1mal in 20 Jahren und erstmals bei einem Alter von 40 Jahren, derzeit, vorgeschrieben (Landesebene).

Auf kommunaler Ebene bildet die Satzung Ihrer Gemeinde/Stadt die rechtliche Grundlage für die Untersuchung und Forderung nach einem ordnungsgemäßen Zustand Ihrer erdverlegten Anschlussleitungen.

Die Erfassung und Sanierung von Grundstücksentwässerungsanlagen ist meist umfassender und sehr viel komplizierter, als die Erfassung und Sanierung kommunaler Abwasseranlagen. Das liegt unter anderem an den schwierigeren Zugänglichkeiten (meist verzweigtes System) und den kleineren Nennweiten der Rohrleitungen.

Haben Sie allgemeine Fragen z.B. zur „Prüfpflicht: Wer? Wie? Wo? Bis wann?“, dann empfehlen wir Ihnen die vom RSV – Rohrleitungssanierungsverband zur Verfügung gestellte Broschüre „Reine Privatsache“. Die Broschüre informiert Grundstückseigentümer zum Thema Hausanschluss-Sanierung und Inspektionspflichten.

Das Beratungsgespräch ist unserer Meinung nach essenziell und auch ein Vor Ort Termin ist  vor Jeglicher auszuführenden Arbeit, unerlässlich und spart am Ende zudem viel Geld und Ärger.

Gerne helfen wir auch Ihnen, als Fachbüro für Kanalsanierung und Generalauftragnehmer, bei allen anstehenden Fragen und auszuführenden Arbeiten wie zum Beispiel:

• Beratung hinsichtlich fachgerechter Vorgehensweise zur Erbringung aller rechtlich geforderten Maßnahmen.

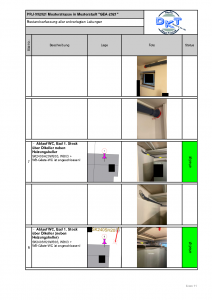

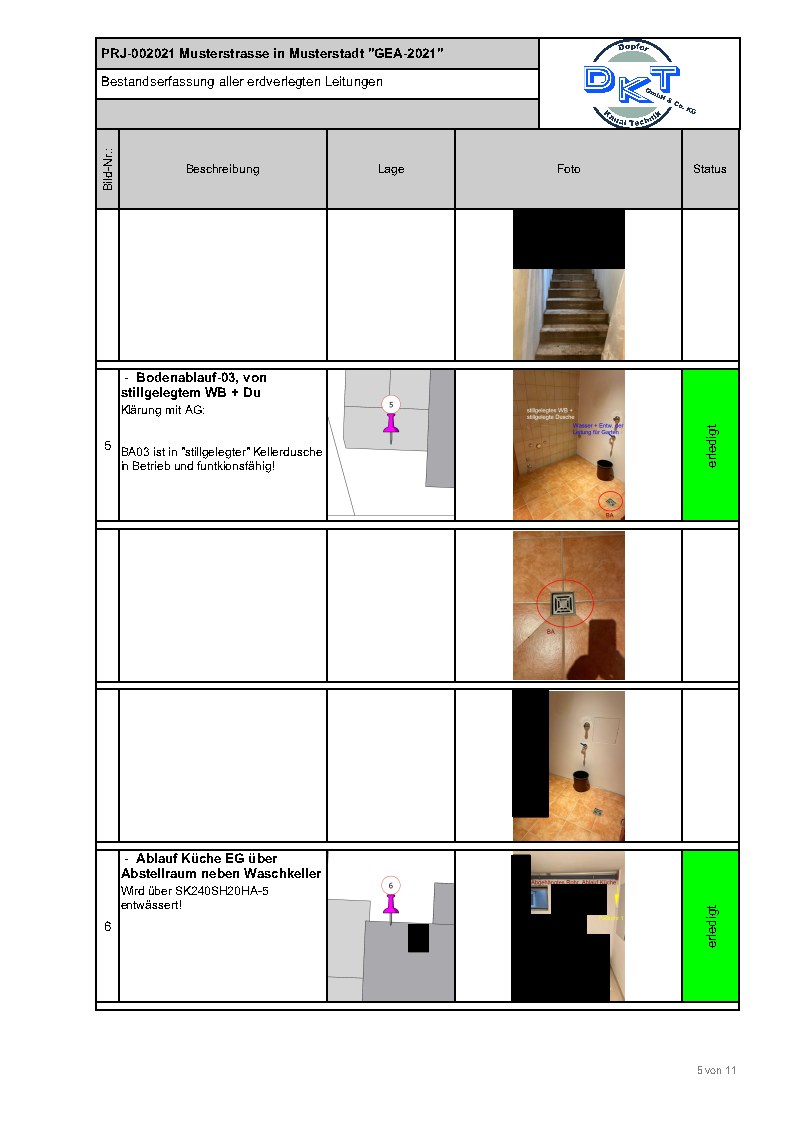

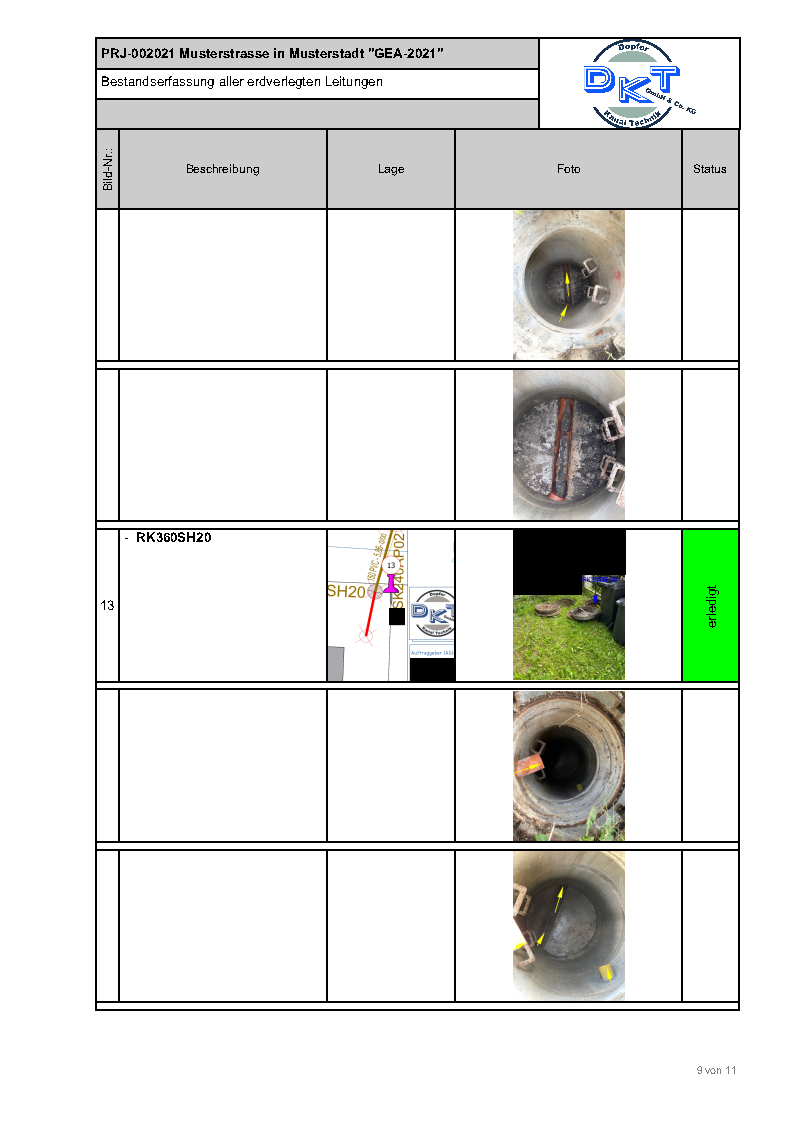

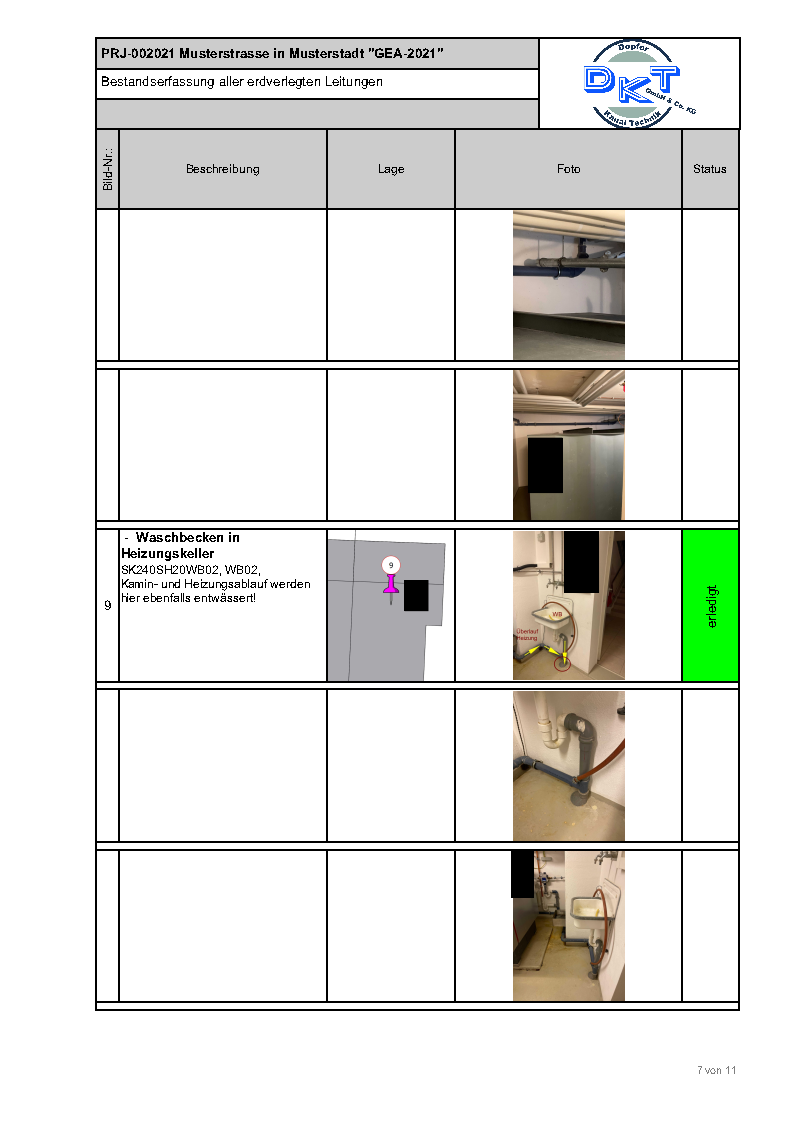

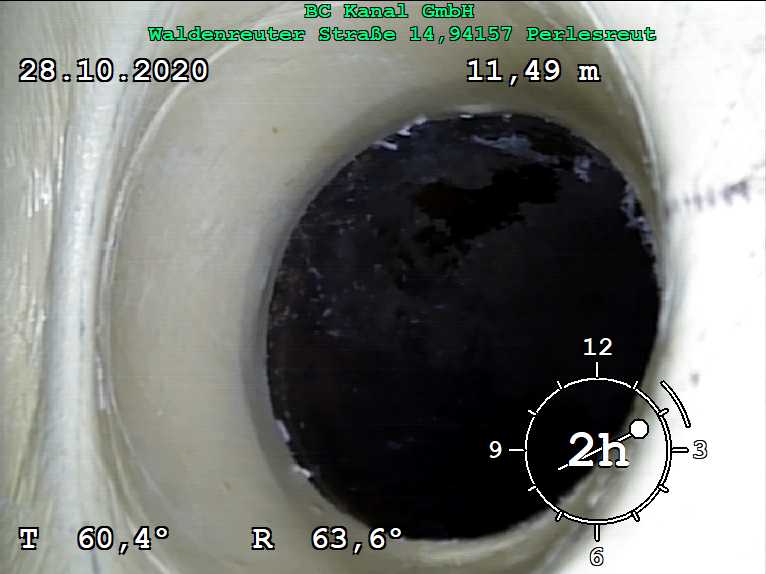

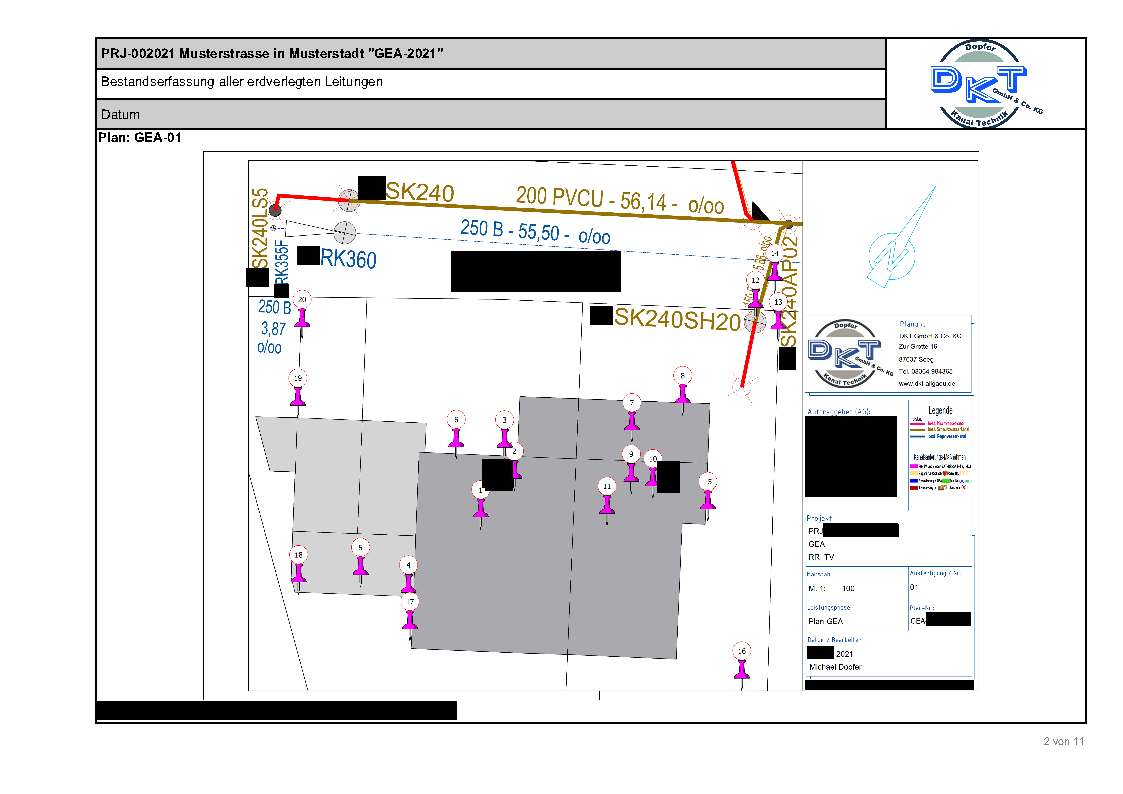

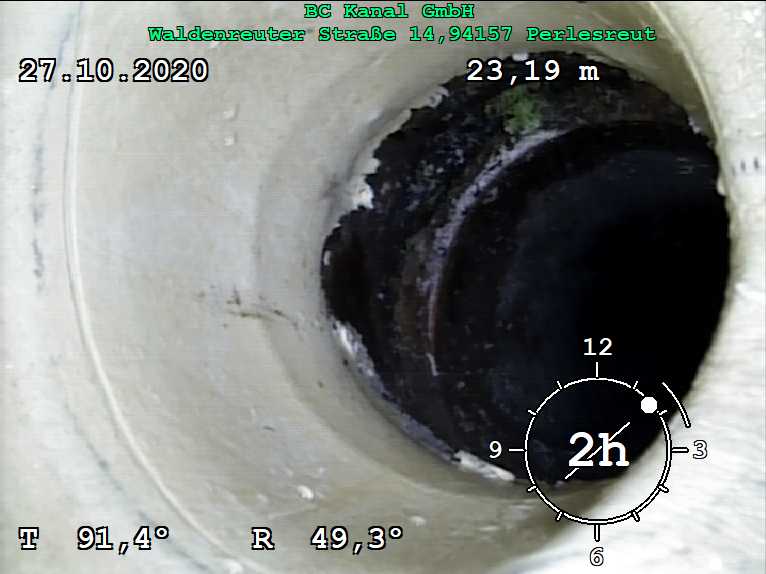

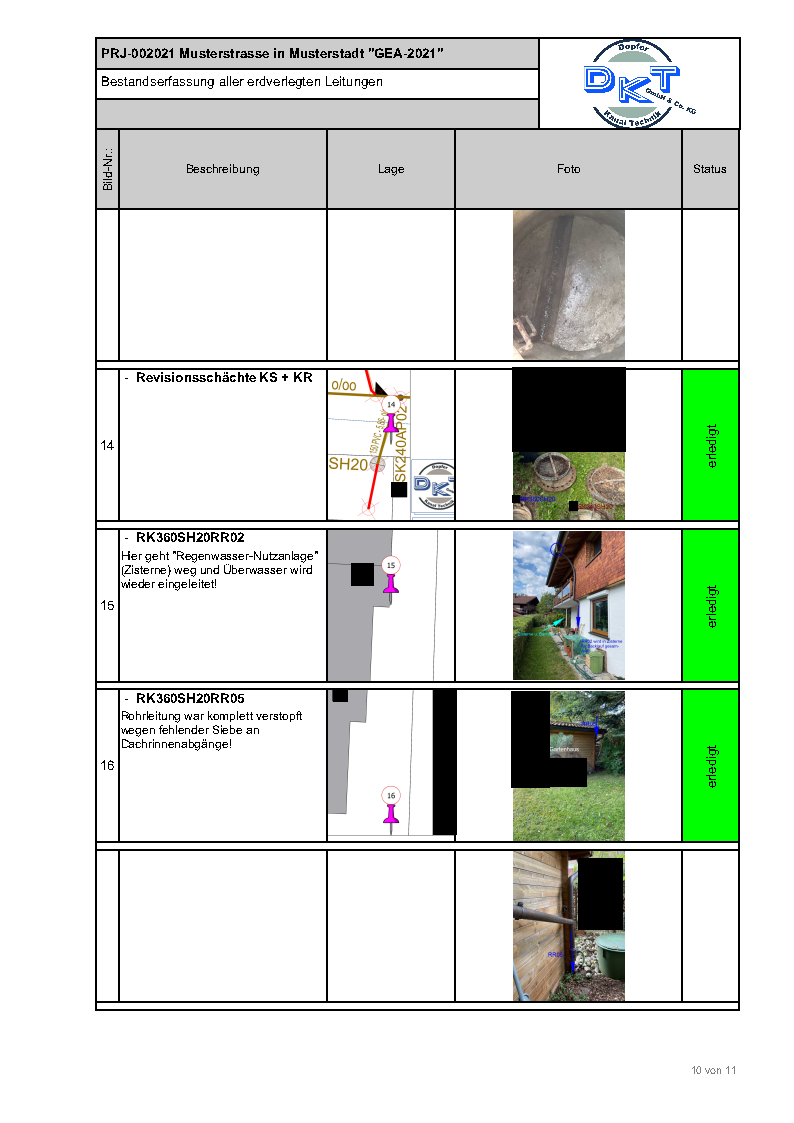

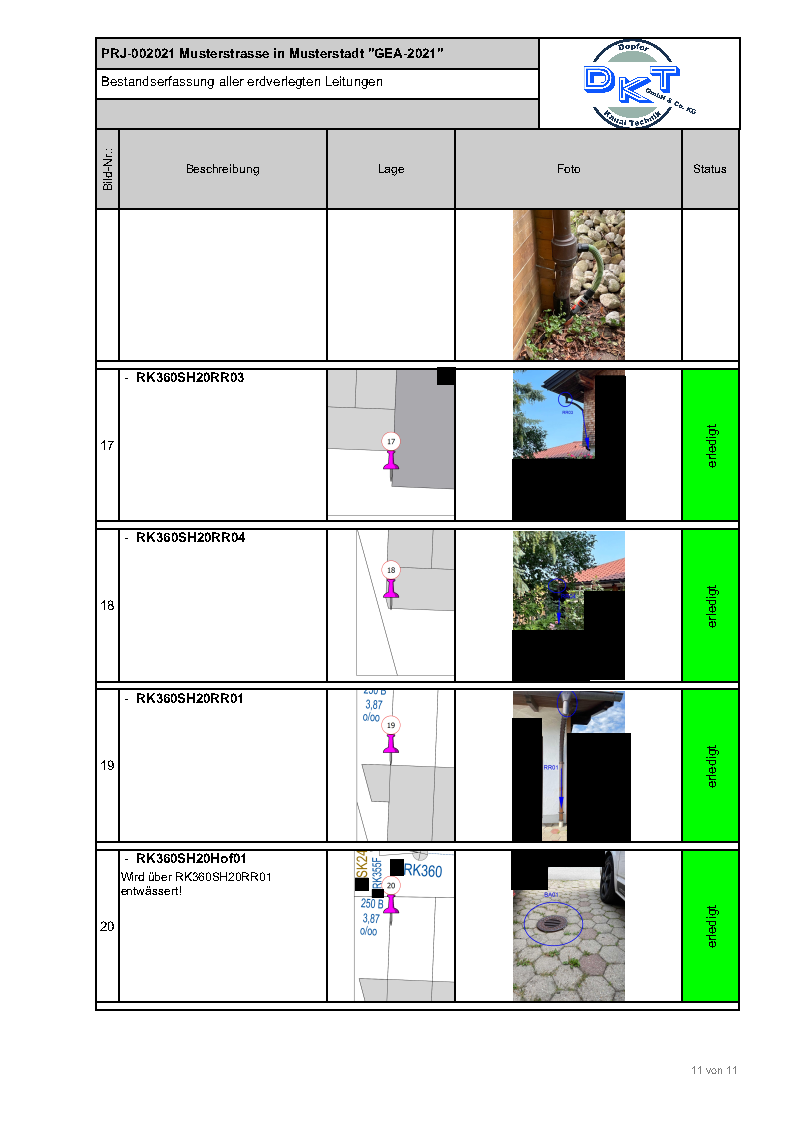

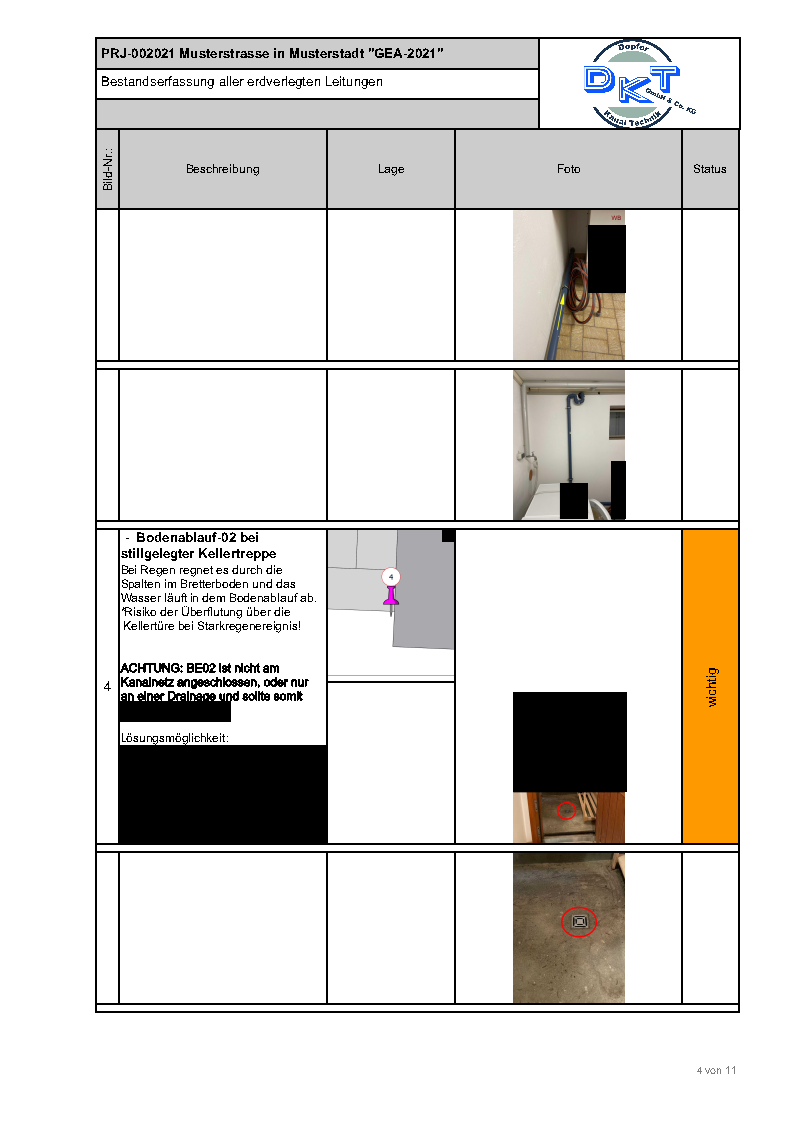

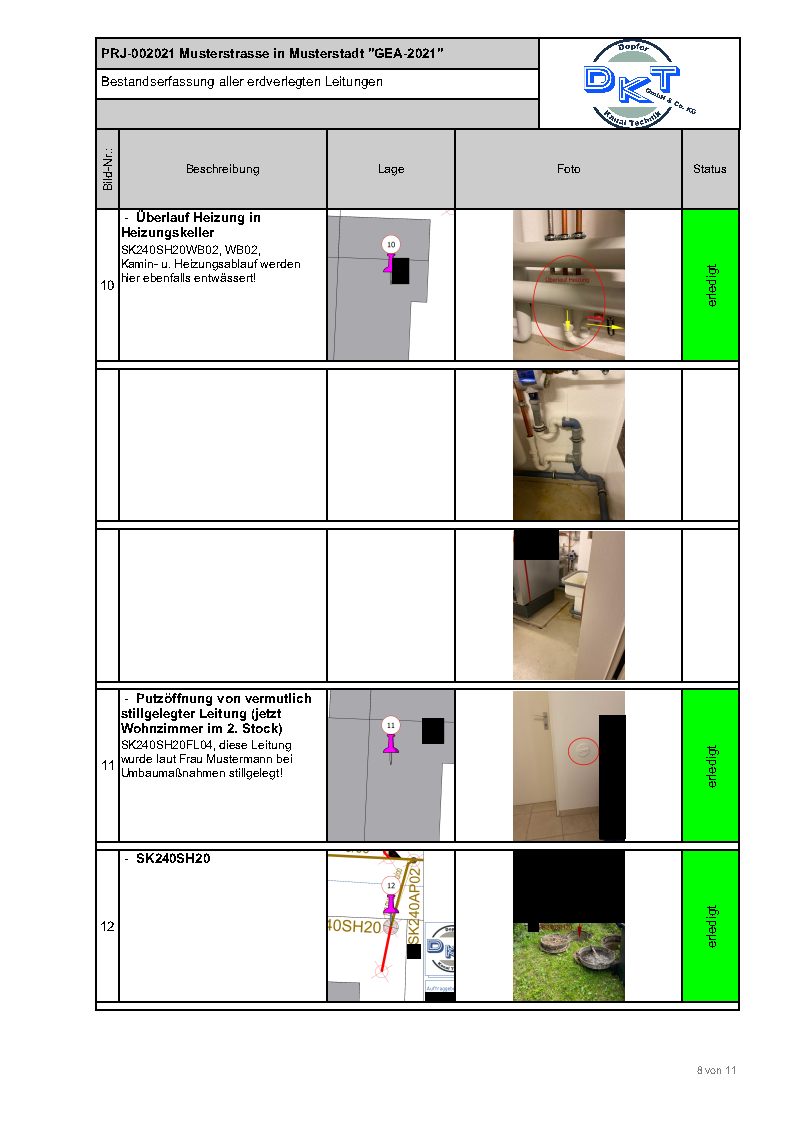

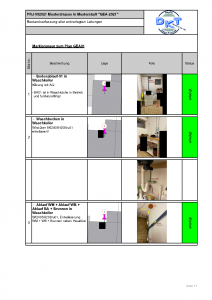

• Überprüfung des IST-Zustandes mit Bildverortung.

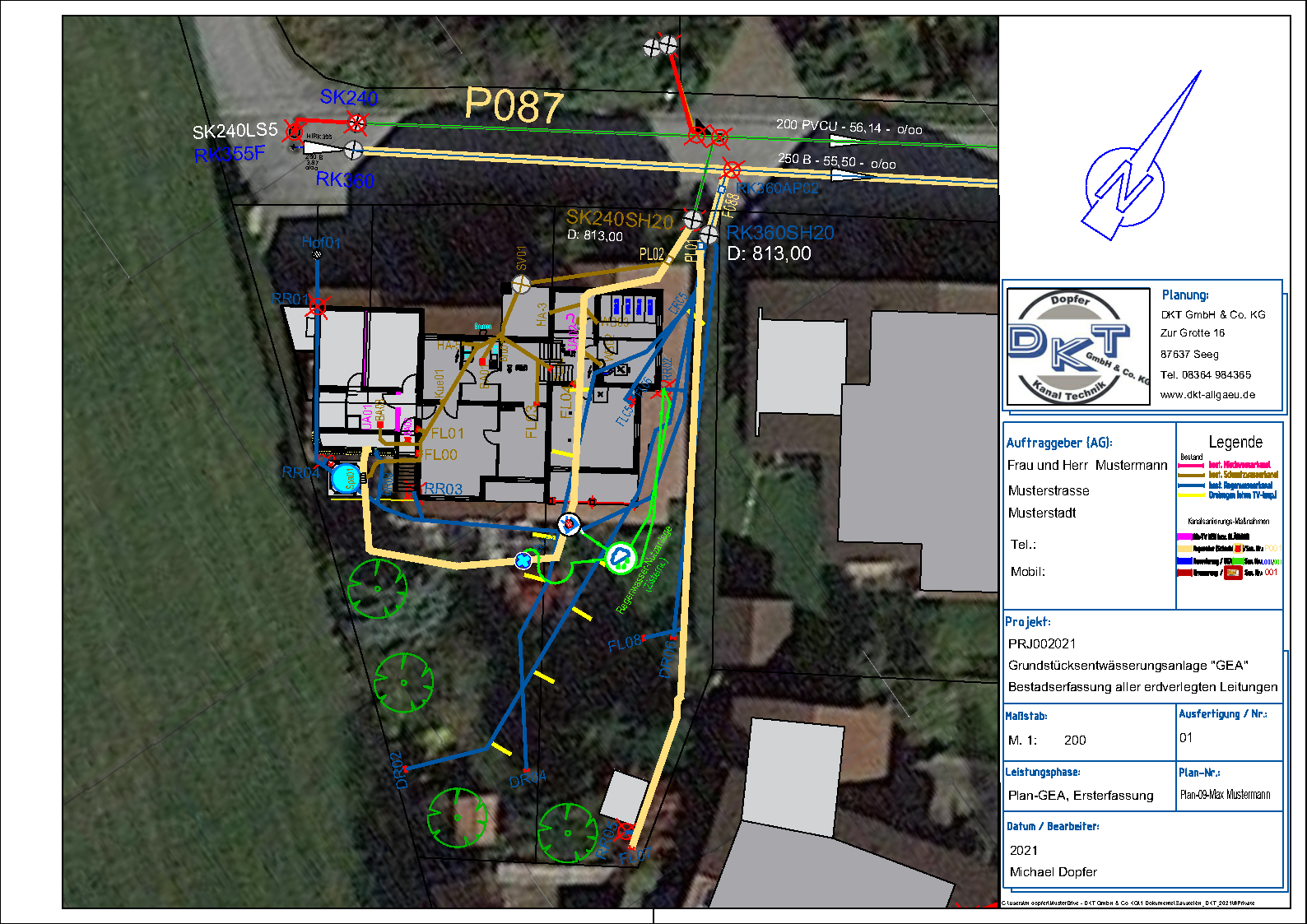

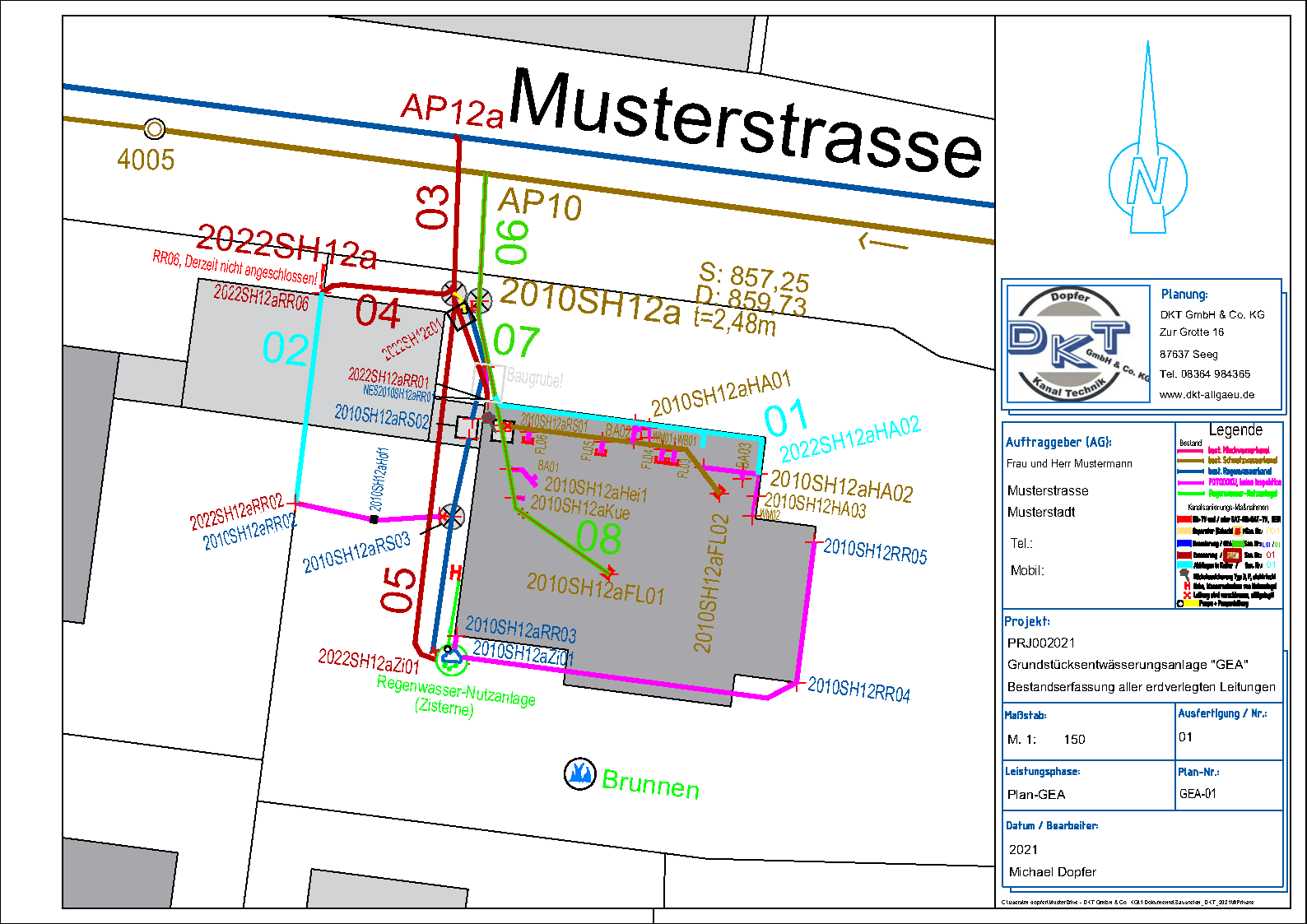

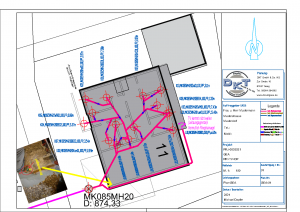

• Planerstellung für GEA und Entwicklung eines Reinigungs- und TV-Inspektionskonzeptes zur Bestands- und Zustandserfassung.
• Beratung bei der Auswahl von Fachfirmen.
• Mitwirkung bei der Vergabe der Arbeiten.
• Vergabe und Bauüberwachung vor Ort (Inspektions- und Sanierungsanlagen).
• Prüfung und Abrechnung der tatsächlich erbrachten Leistungen.
• Erstellung oder Auswertung von TV-Dokumentationen und sonstigen Nachweisen.
• Verhandlung und Nachweisführung mit Ihrer zuständigen Behörde.

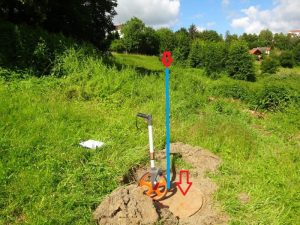

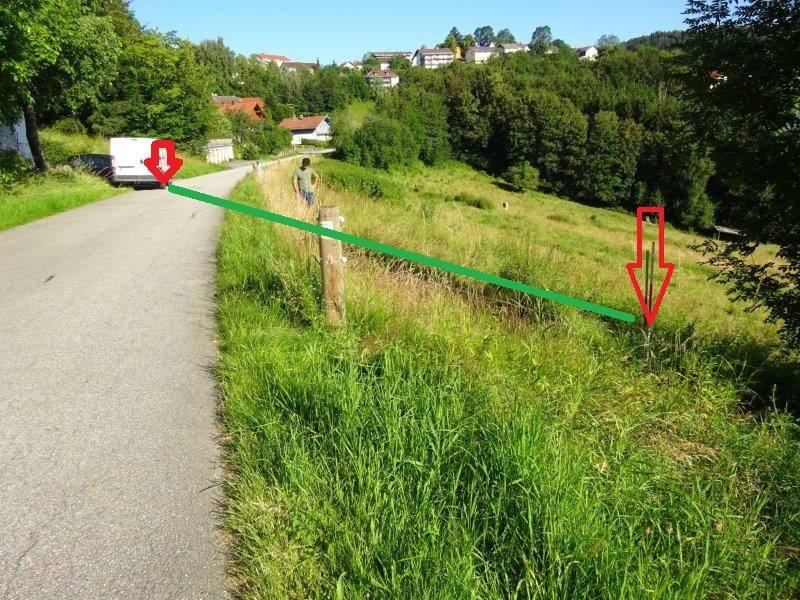

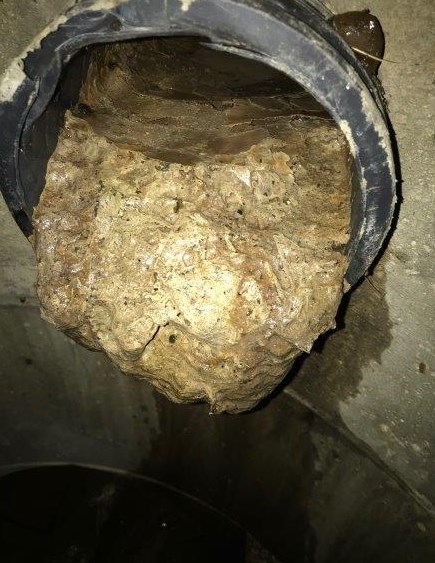

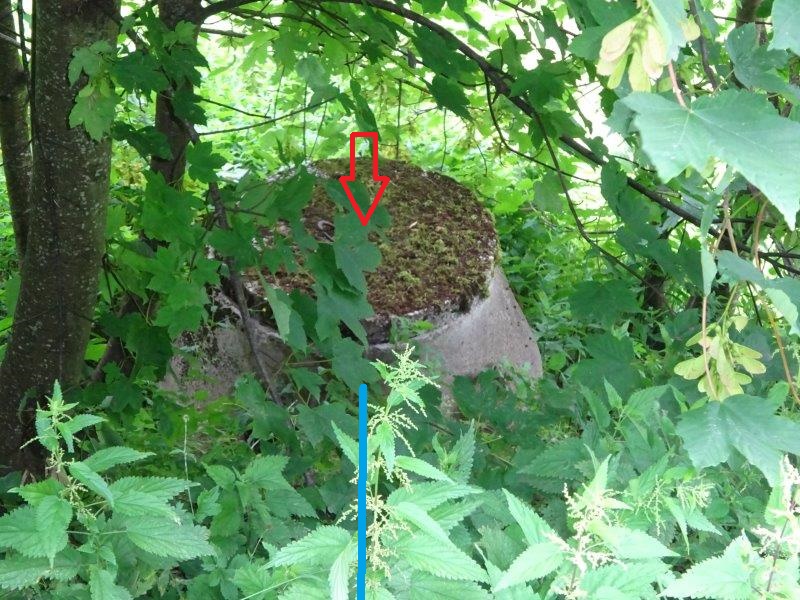

Nachfolgend einige Bilder von der Vorbereitung und der anschließenden Realisierung einiger Projekte (aller persönlichen Daten unserer Auftraggeber wurden selbstverständlich gelöscht bzw. unkenntlich gemacht):

An dieser Stelle möchten wir dank sagen: Wir bedanken uns bei Allen unseren Auftraggebern / Kunden / Freunden, für das in uns gesetzte Vertrauen durch Ihren Auftrag! Verschiedene Maßnahmen im Zusammenhang mit Ihrer Grundstücksentwässerungsanlage durften wir bereits realisieren für:

• Frau Dr. Irene Epple-Waigel
• Herr Volker Hüttig
• Frau Daniela Platzer und
• Michael Schmölz
• usw.

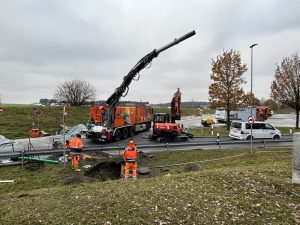

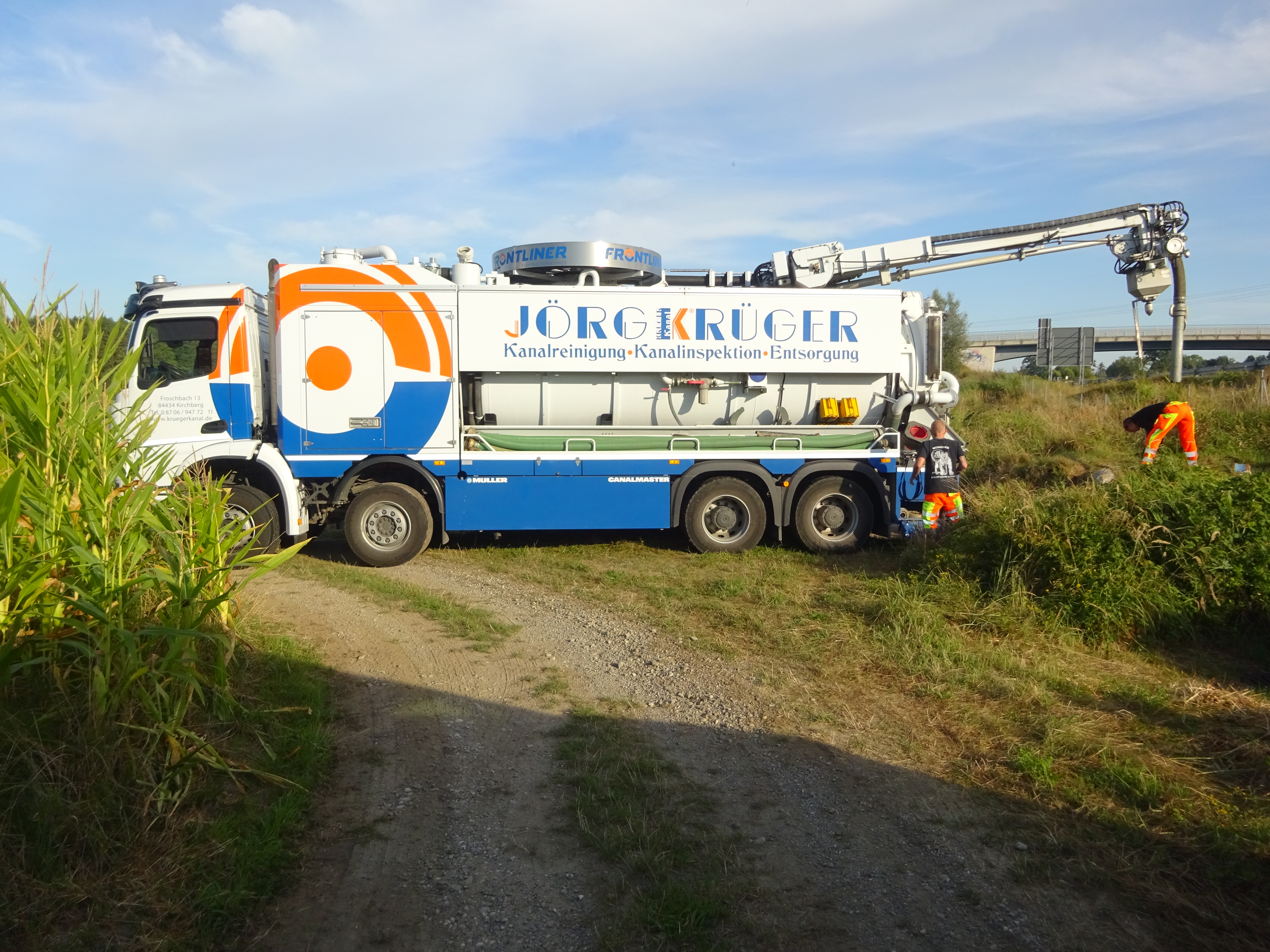

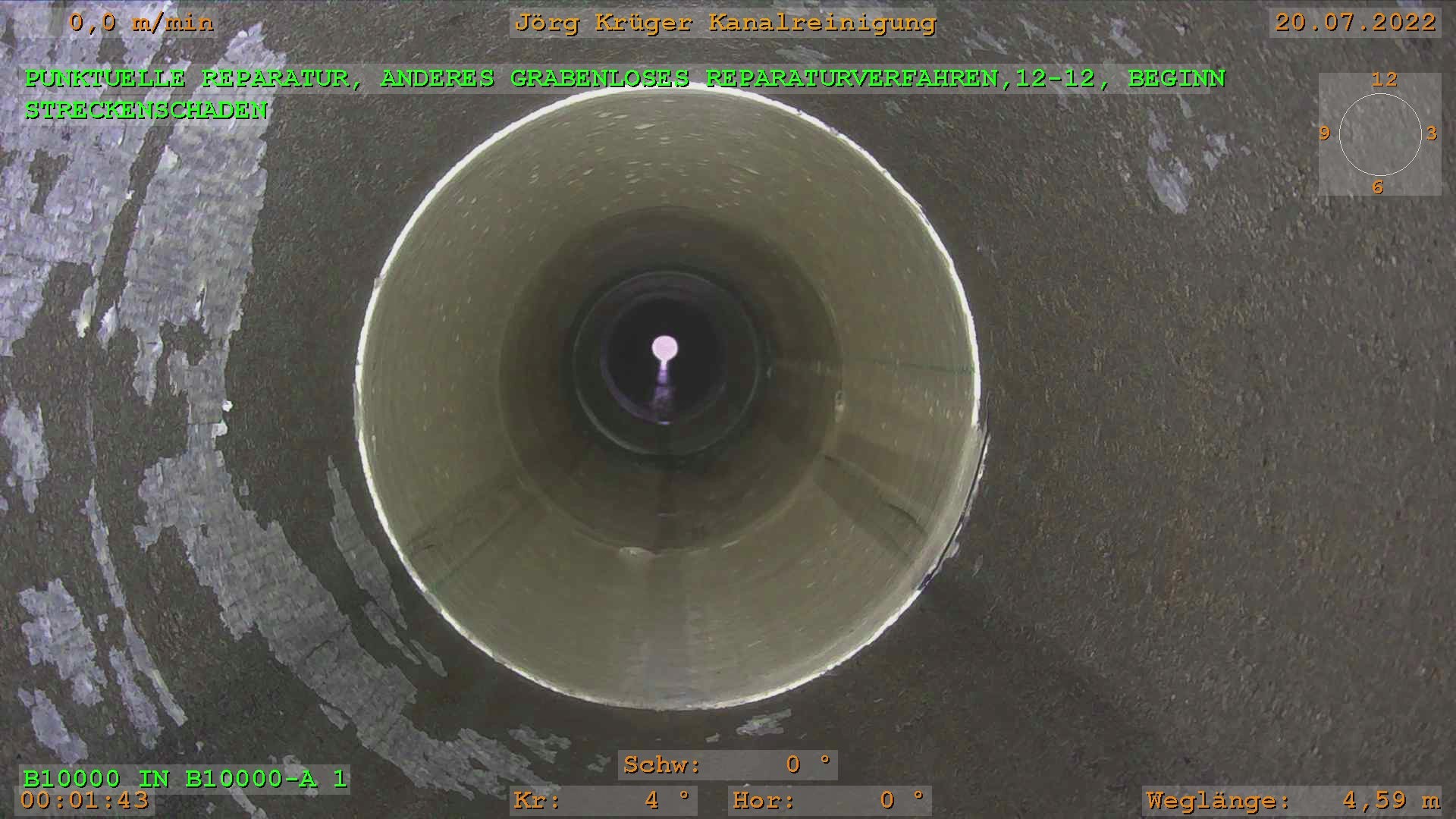

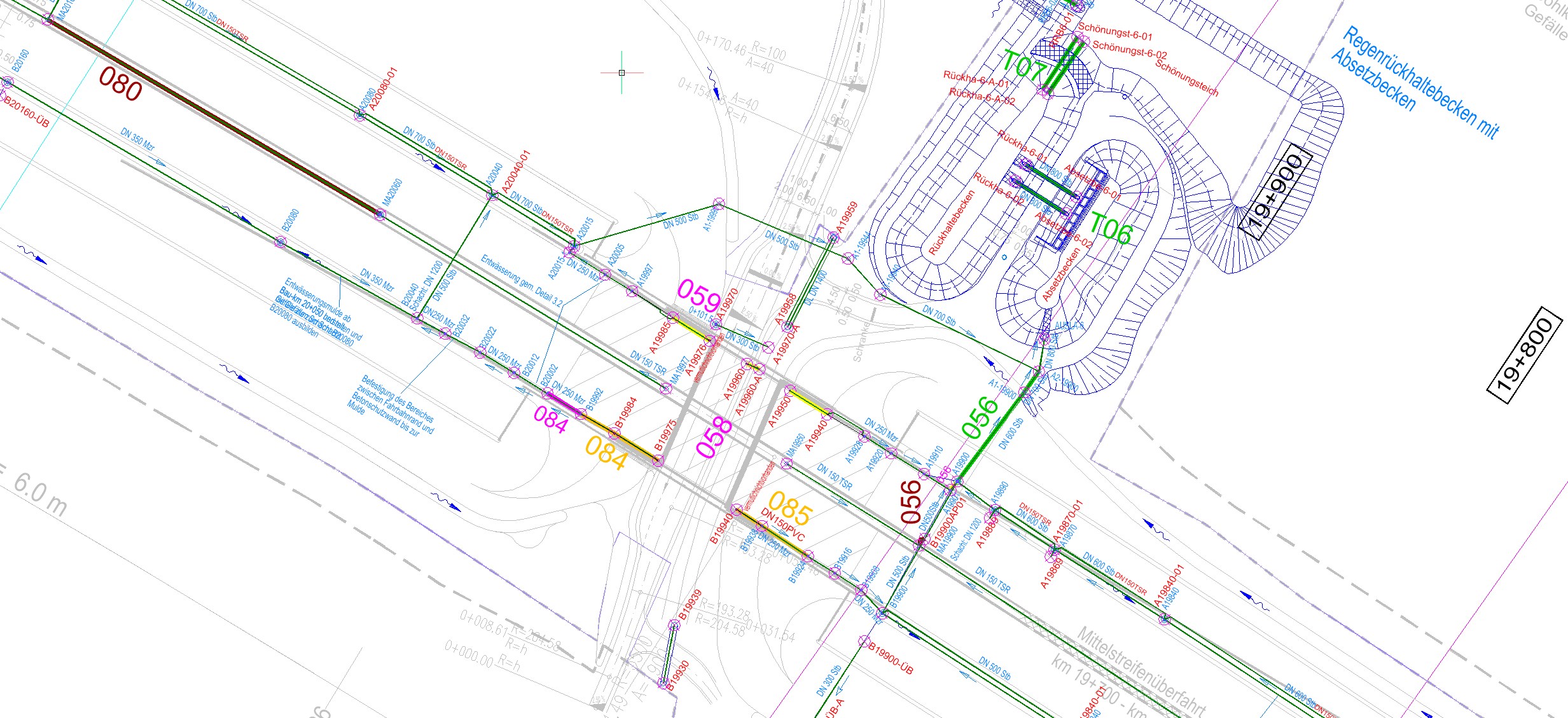

Kanalsanierung mittels Reparatur, Renovierung und Erneuerungsmaßnahmen auf und neben der A8 / A99 beginnen

Im Jahr 2022 ist die DKT GmbH & Co. KG für die Sanierungsplanung und die anschließende Bauüberwachung der geplanten Kanalsanierungsmaßnahmen beauftragt worden.

Die Planung der Verkehrssicherungsmaßnahmen wurde in diesem Jahr durch sehr viele und zusätzlich auch noch parallel arbeitende Gewerke (gleichzeitig in einem Sperrbereich), erschwert.

Auch dieser Herausforderung haben wir uns gerne und mit vollem Erfolg, gestellt. Unsere Sanierungsplanung wurde zeitgemäß über eine App, „KOMPLETT DIGITAL“ (ohne jegliche Unterlage in Papierform), für alle Beteiligten bereitgestellt.

Die App zur Baustellenabwicklung und eine Datenbankbasierten Expertensoftware zur Dokumentation und Abrechnung aller Leistungen, ermöglichte uns zudem die Projekt-Realisierung ausschließlich digital umzusetzen.

Wir finden es immer noch super wenn wir nicht nur durch unsere aktive Arbeit etwas für die Umwelt tun können. Papierloses Büro bedeutet auch Umweltfreundliches Büro! Gemäß unserem Slogan „…unterwegs für unsere Umwelt“

Die besondere Herausforderung bei diesem Projekt war sicherlich die Umsetzung aller Arbeiten in Nachtschichten. Wenn man mit vor Ort härtenden Materialien arbeitet, muss innerhalb den Sperrzeiten besonders vorausschauend geplant werden. Zum einen wurde das durch die Planung der DKT in einem exakten Ablaufplan bereits im Vorfeld erledigt. Jedoch auch die einzelnen Vorarbeiter mussten je nach Vor- und Nacharbeiten bei den jeweiligen Maßnahmen z.B. Ihre Harze bzw. Härter den Gegebenheiten anpassen.

Auch machte uns das doch sehr hohe Gras zu Beginn jedes Sperrbereiches die Arbeiten nicht gerade leichter. Somit übernahm die DKT kurzerhand zusätzlich sämtliche Mäh-arbeiten, um die zu sanierenden Haltungen und Leitungen schnellstmöglich freizulegen. Erst anschließend konnte mit den eigentlichen und geplanten Kanalsanierungsarbeiten begonnen werden.

Für die gute Zusammenarbeit aller ausführenden Fachfirmen bedanke wir uns an dieser Stelle vielmals!

Der Erfolg vieler Gewerke kann nur gemeinschaftlich erreicht werden! Am Ende steht die Qualität, für die wir unsere eigene Messlatte immer sehr hoch legen.

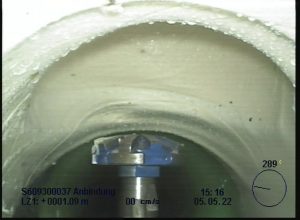

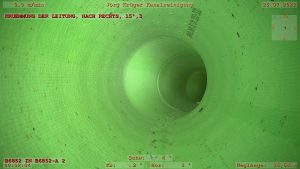

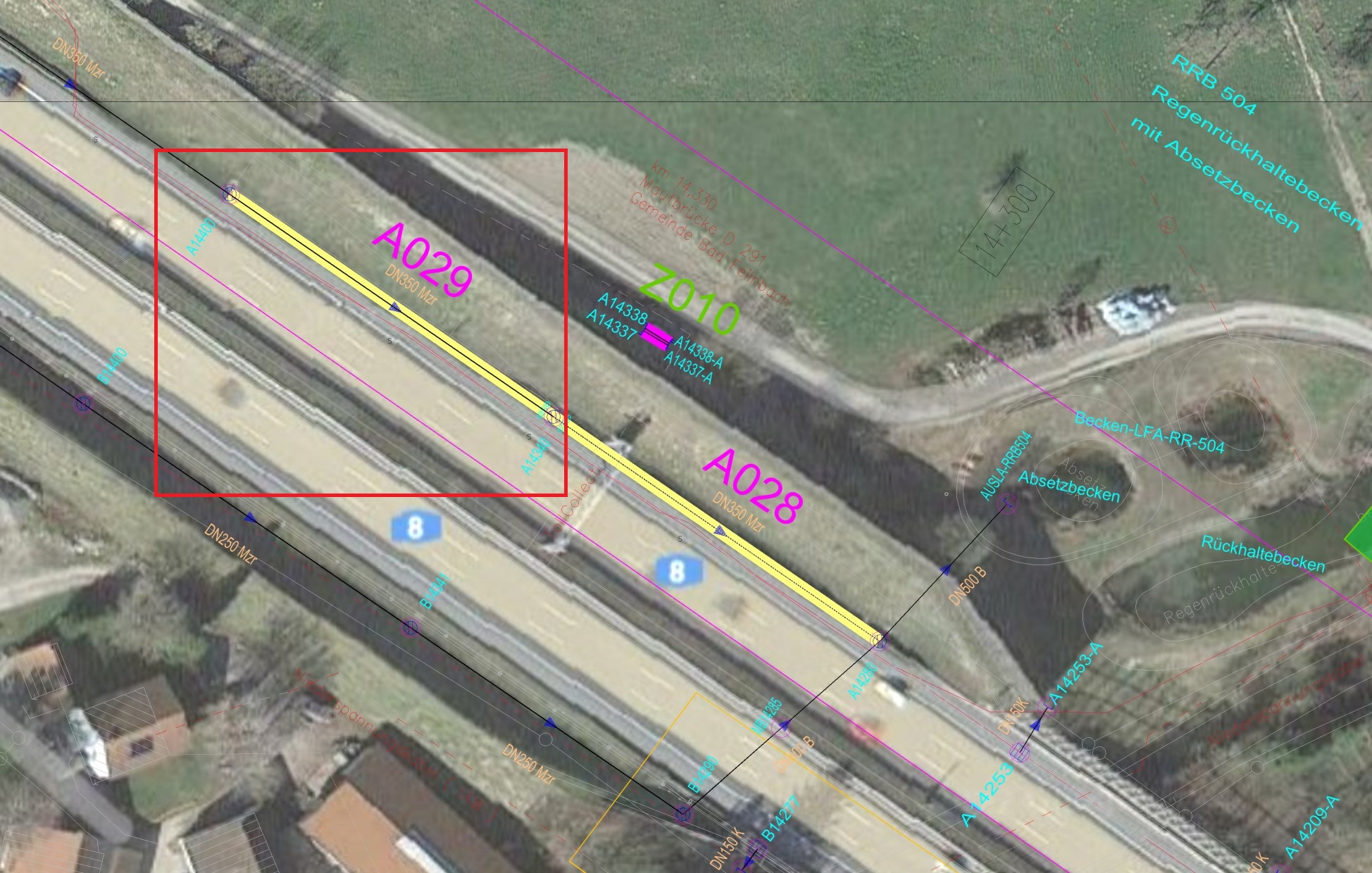

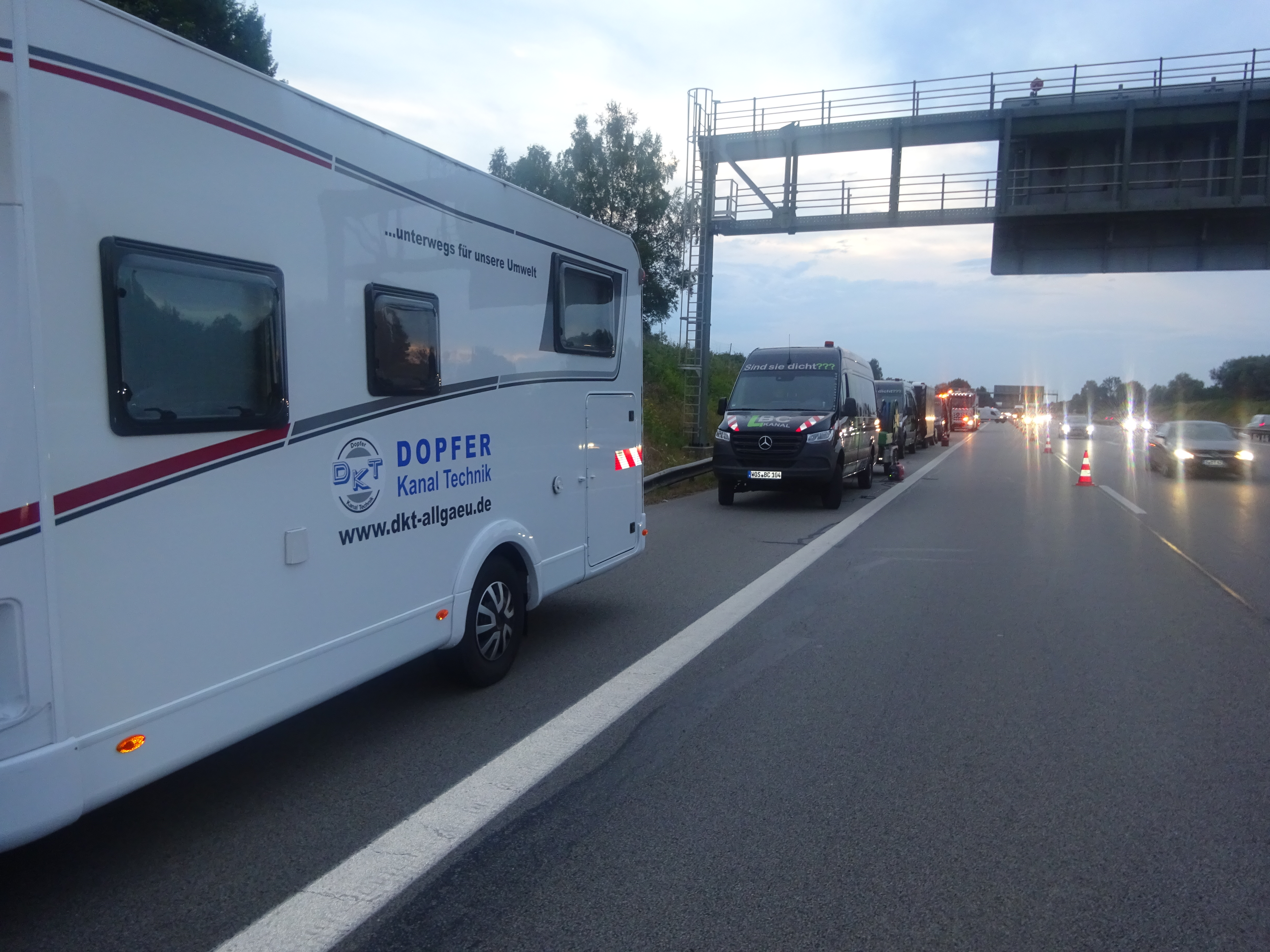

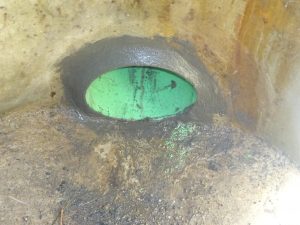

Nachfolgend einige Bilder von der Planung und den anschließenden Reparatur, Renovierung und Erneuerungsmaßnahmen:

Unter Anderem „Minimalinvasive Operation am Kanalnetz“ mittels „TIP-Verfahren“ wurde im Leistungsverzeichnis des Auftraggebers gefordert.

Ein besonderer Auftrag wurde der DKT GmbH & Co. KG in 2022 von der Sanierungstechnik Dommel GmbH erteilt. Besonders, da nicht nur die „Standartverfahren“ in der geschlossenen Kanalsanierung gefordert wurden. Es sollten einige Rohrstränge im Bereich von Bahngleisen mittels „TIP-Verfahren“ saniert werden.

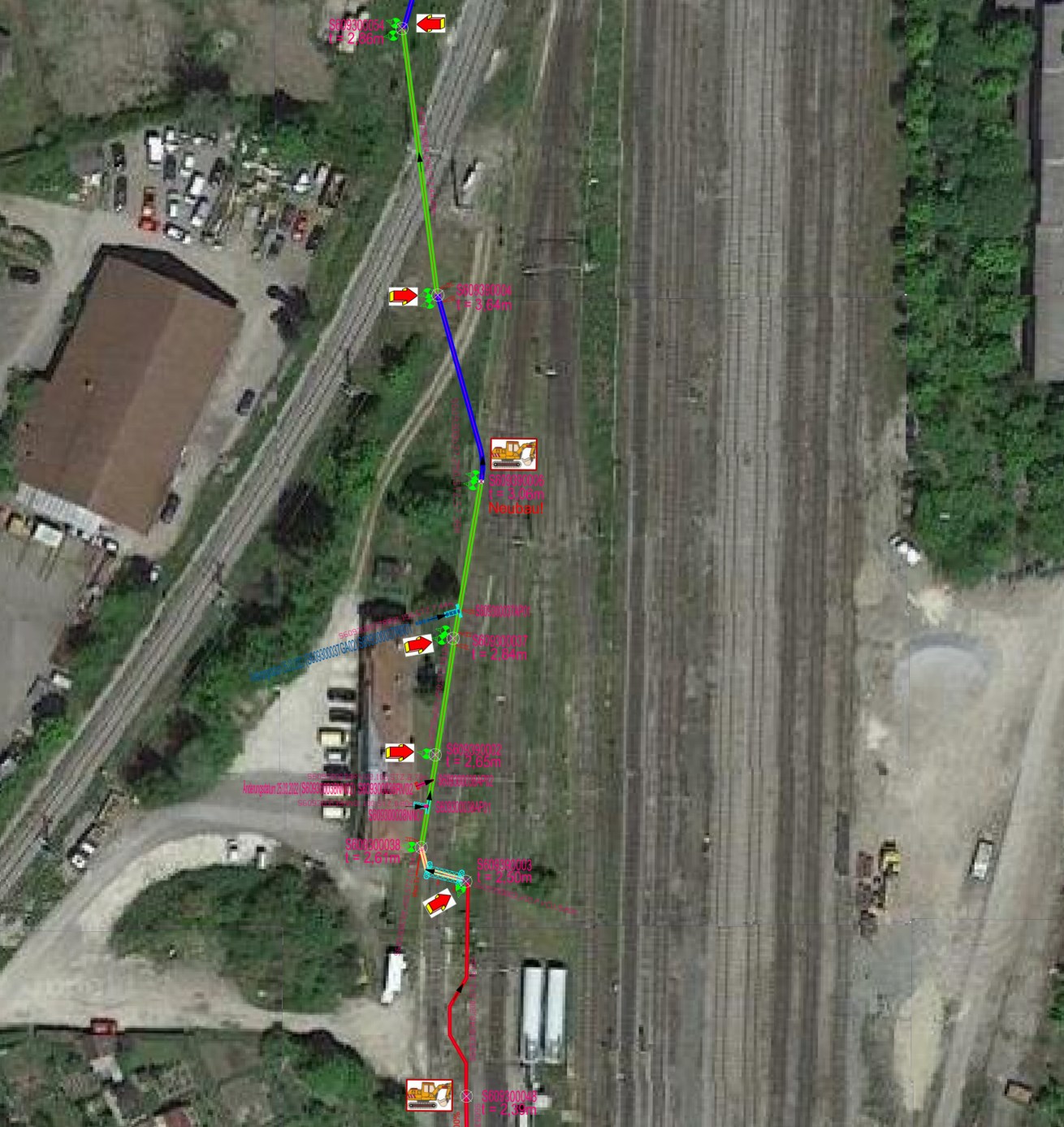

Wir als DKT durften die Firma Dommel bei der Ablaufplanung, der örtlichen Bauüberwachung, der Auswertung der Abnahmeinspektion inklusive der Lageplanerstellung und der abschließenden Dokumentation aller Gewerke und Maßnahmen in einer Datenbank, tatkräftig unterstützen.

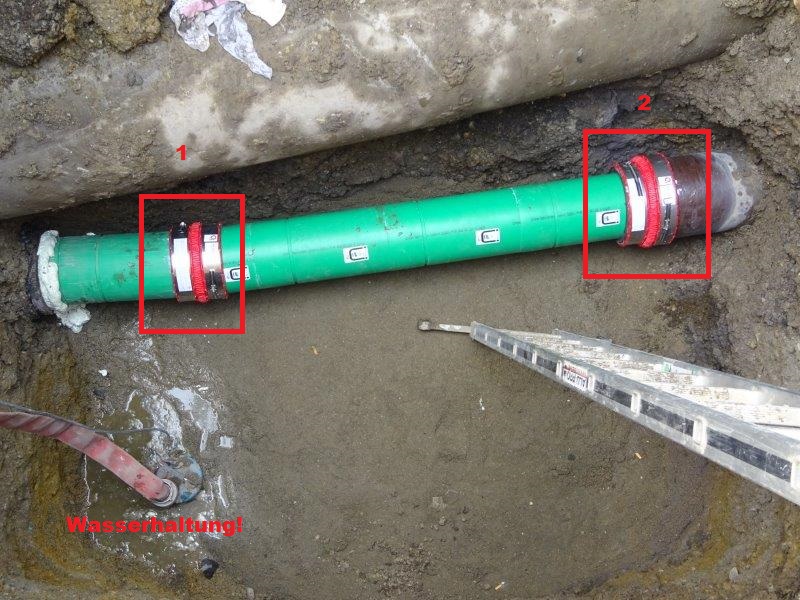

Beim Tip-Verfahren (Tight-In-Pipe-Verfahren), werden die einzelnen Rohrstränge vorzugsweise von Schacht zu Schacht eingebaut. Bei diesem Projekt musste an einer Stelle (an einem Bogen), eine Baugrube zur Bergung der Aufweithülse in offener Bauweise erstellt werden.

Die Vortriebsgeschwindigkeit betrug bis zu 25 Meter pro Stunde. Das neue Rohr liegt beim TIP-Verfahren eng am Altrohr an. Somit wird die Querschnittsreduzierung auf ein Minimum reduziert und eine Verdämmung des vorhandenen Ringspalts ist nicht erforderlich.

Für die grabenlose Anbindung der Zulaufleitungen stehen ausgereifte Einschweiß-Sättel zur Verfügung.

Der lange Nutzungszeitraum der sanierten Rohre, die schnellen Bauausführungen und der Wegfall von großen Bodenbewegungen machen geschlossene Sanierungsmaßnahmen zu einer attraktiven Alternative zur offenen Bauweise – nicht nur für Betreiber kommunaler Abwassersysteme. Denn als minimalinvasive Lösungen sind sie nicht nur wirtschaftlich, sondern schonen zudem die Umwelt.

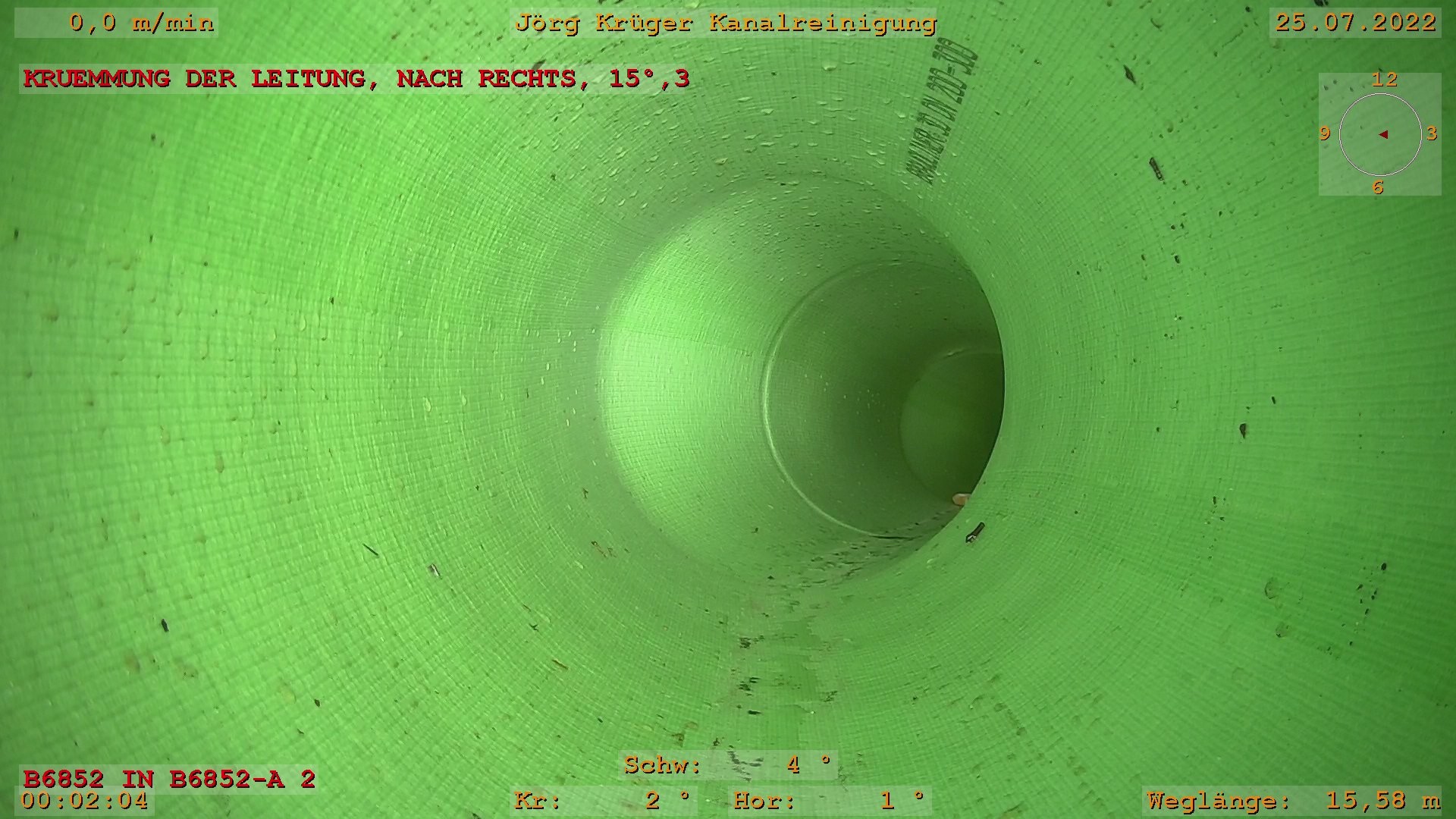

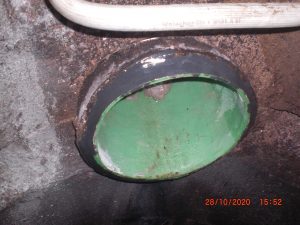

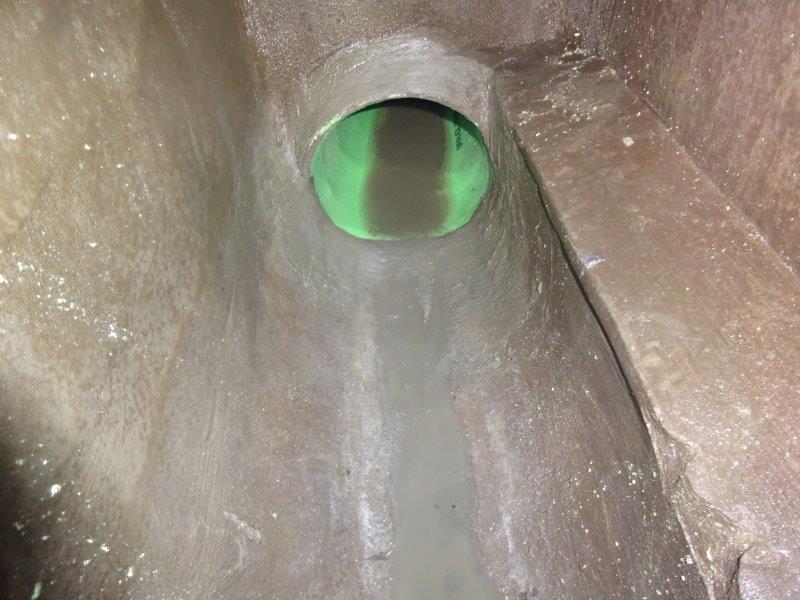

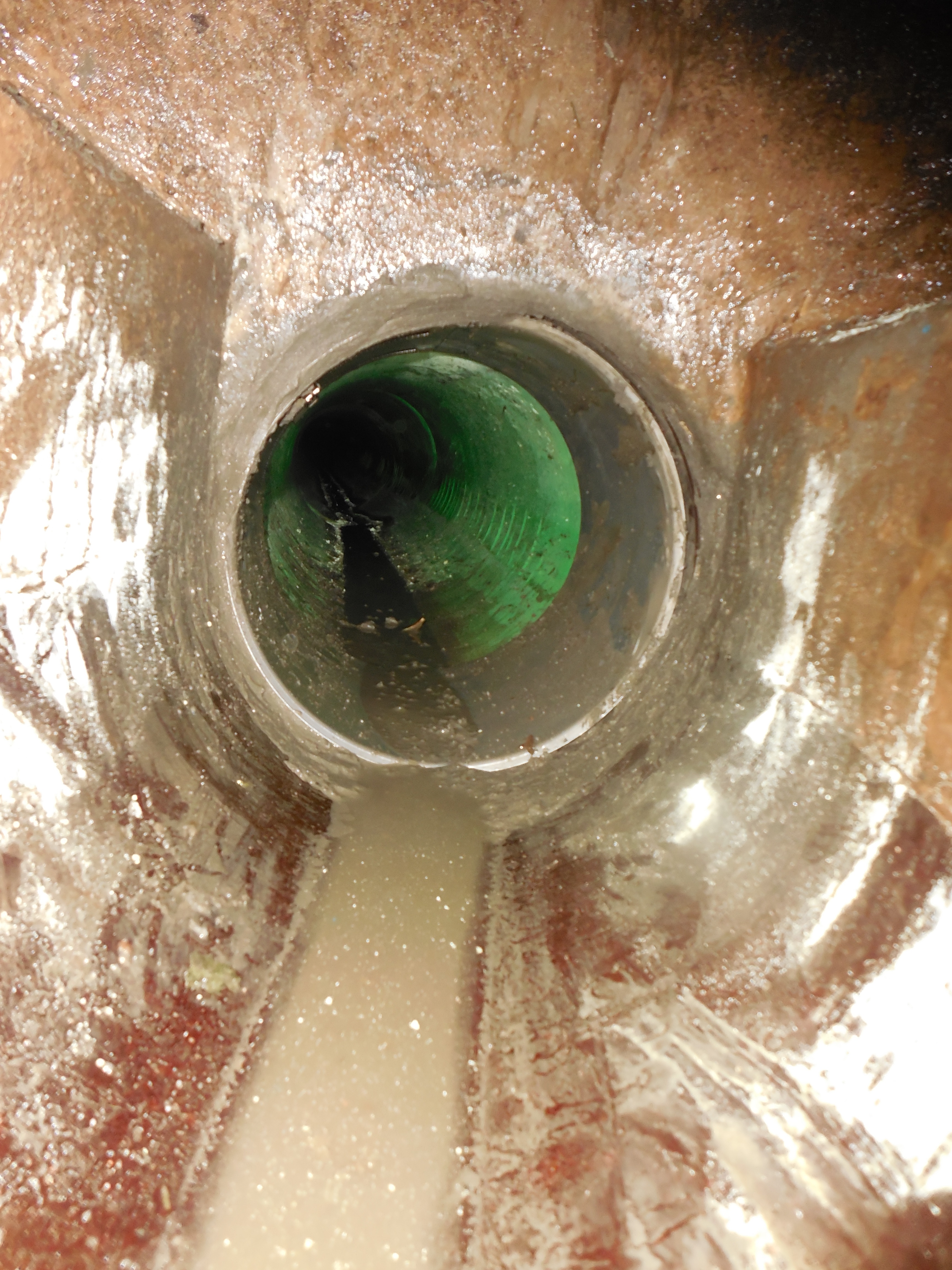

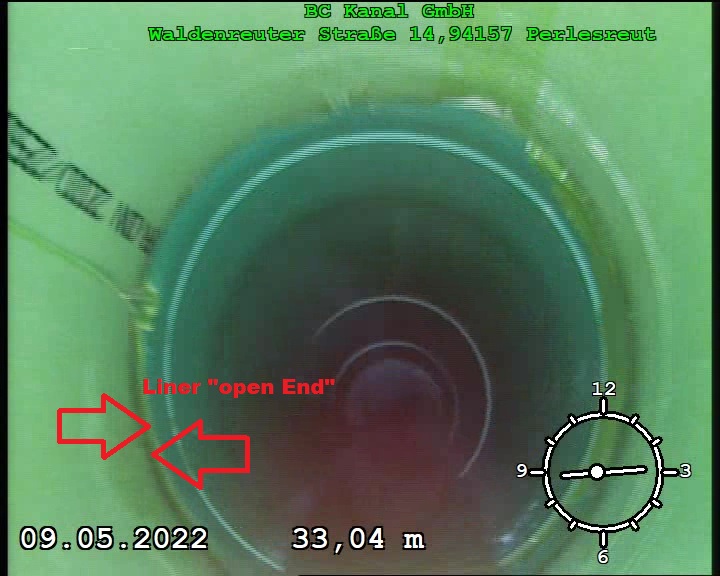

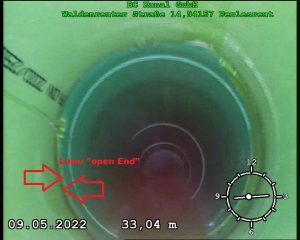

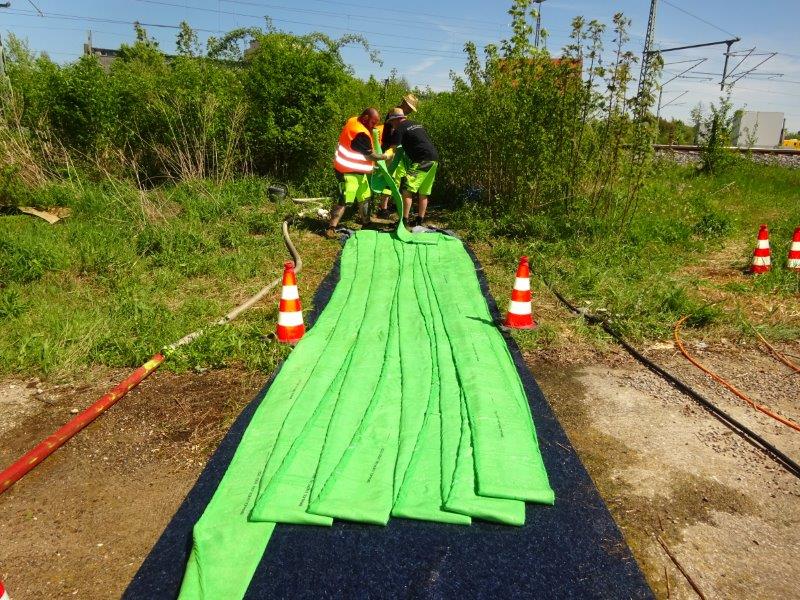

Renovierungsverfahren mittels bogengängigem Schlauchliner und Reparatur arbeiten mittels Kurzlinertechnik wurden außerdem erfolgreich durchgeführt.

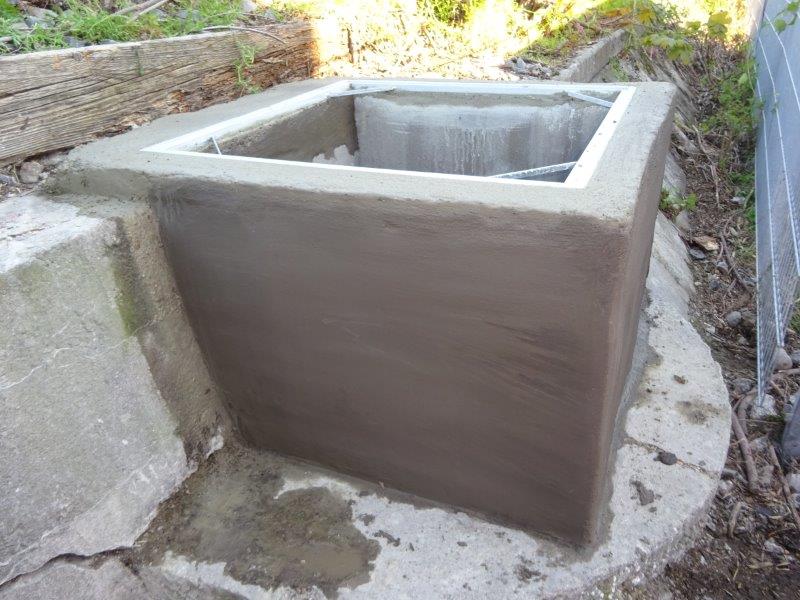

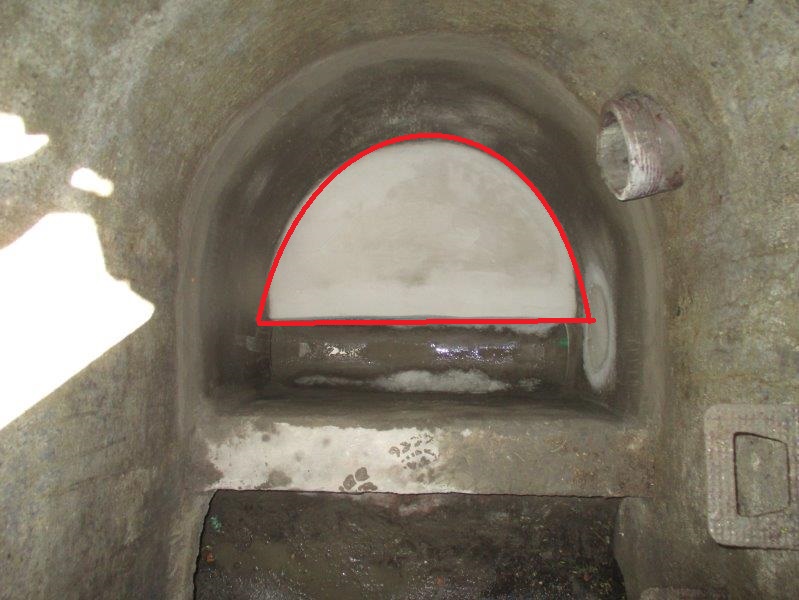

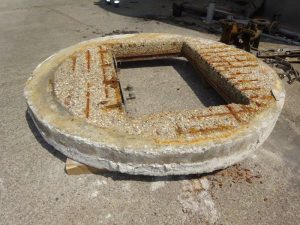

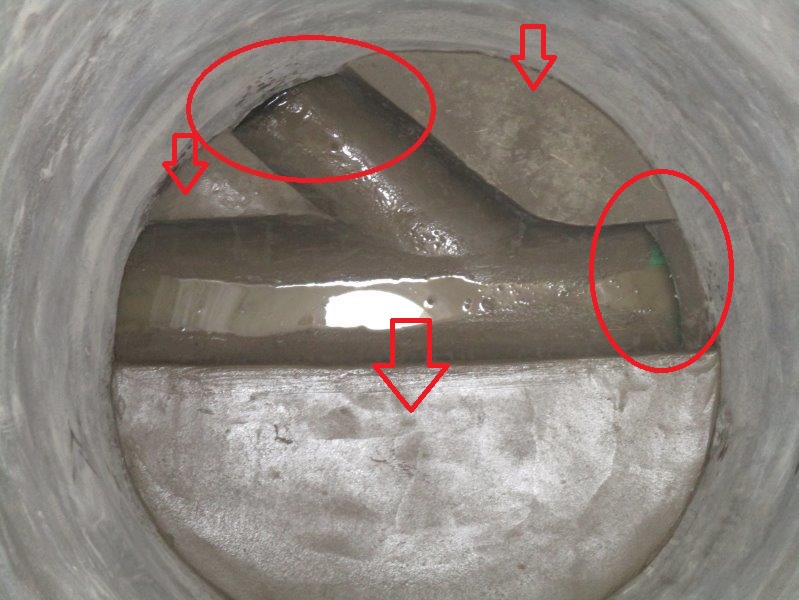

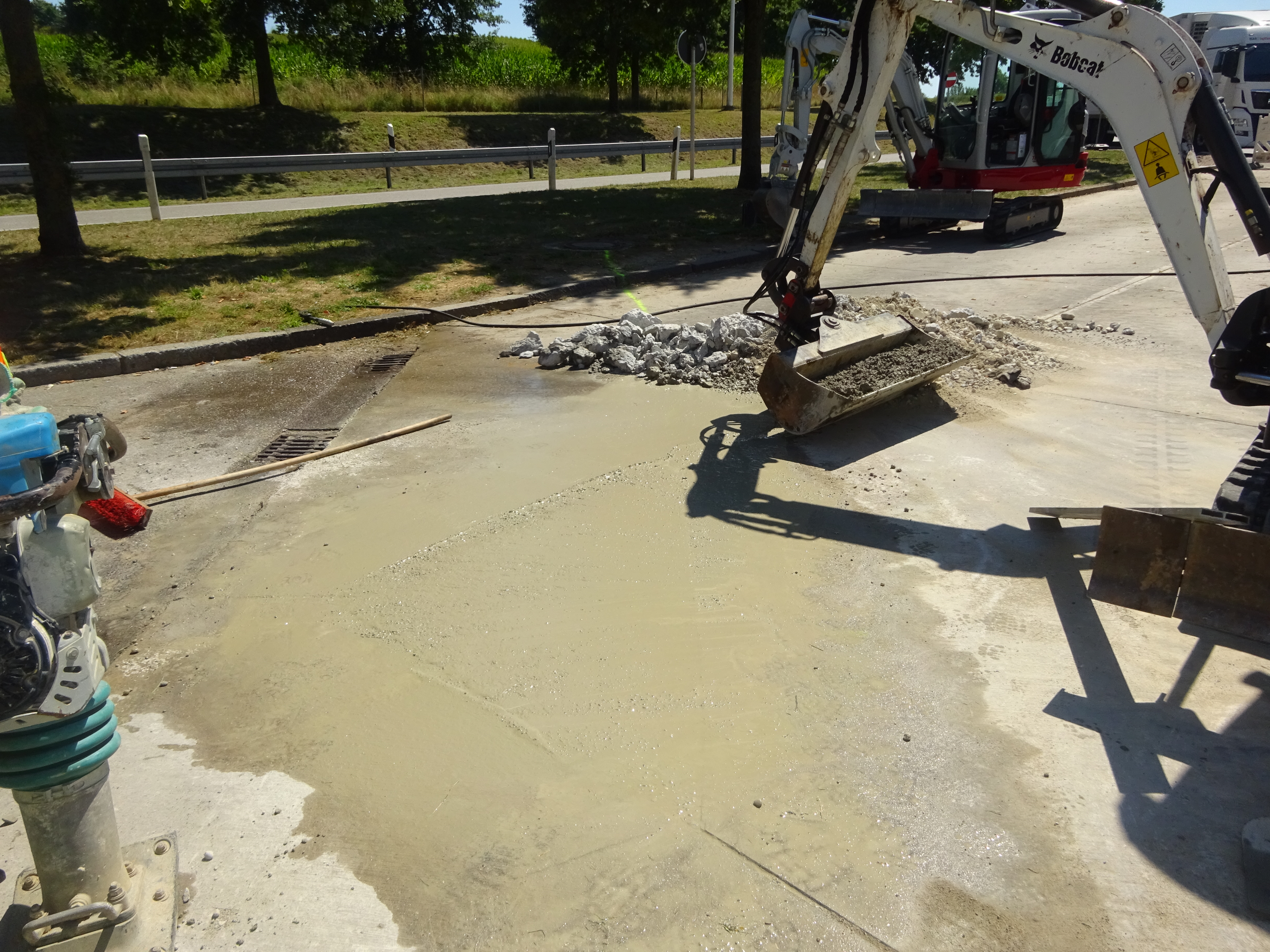

Auch die Schächte und Bauwerke konnten abgedichtet bzw. teilweise komplett beschichtet werden. Einige Rohrleitungen sollten verfüllt werden. Schächte wurden zurück gebaut und die Oberfläche an das umliegende Gelände angeglichen.

Die örtliche Bauleitung „DKT“, war stets vor Ort und konnte so einige Problemstellungen sofort lösen bzw. umgehend anmelden und in die richtigen Bahnen lenken. Ansonsten wurde die Dokumentation verschiedenster Gewerke im „mobile office“, noch vor Ort in die Datenbank eingearbeitet.

Auch bei diesem Projekt erfolgte die Dokumentation zwischen der DKT GmbH & Co. KG und der Sanierungstechnik Dommel GmbH, zeitgemäß komplett digital.

Für das schöne und spannende Projekt und die sehr gute Zusammenarbeit aller Beteiligten bedanken wir uns an dieser Stelle recht herzlich! Wir freuen uns bereits auf die Abarbeitung weiterer gemeinsamen Projekte in 2023.

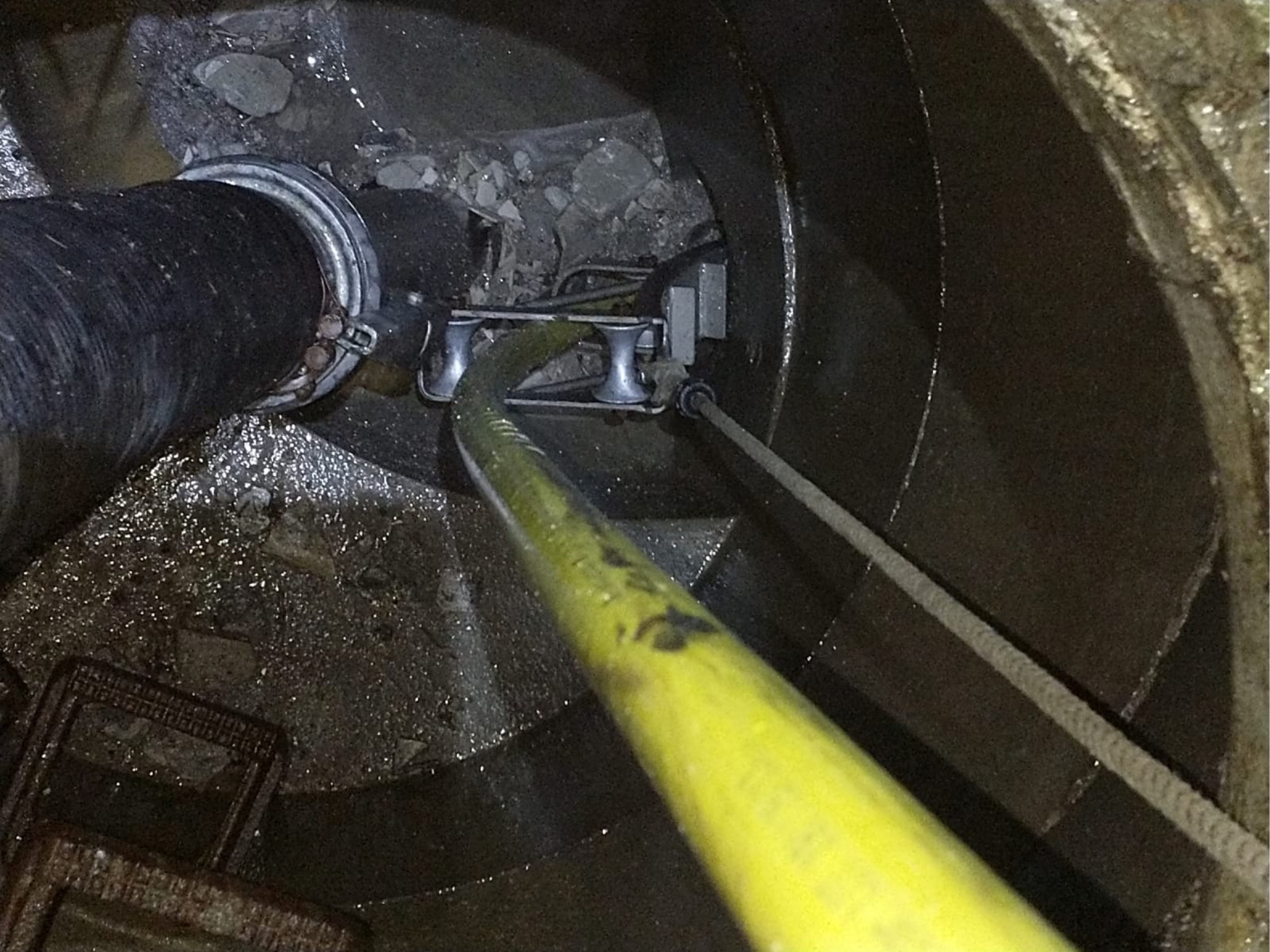

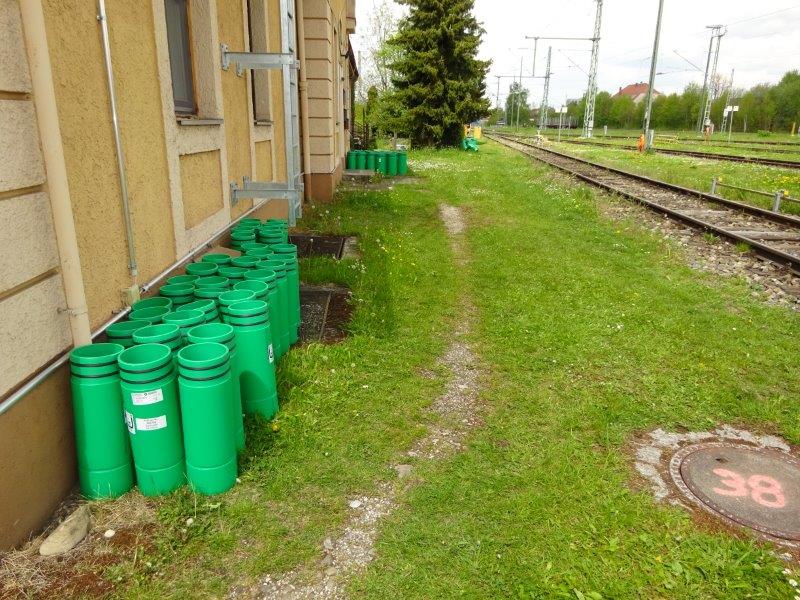

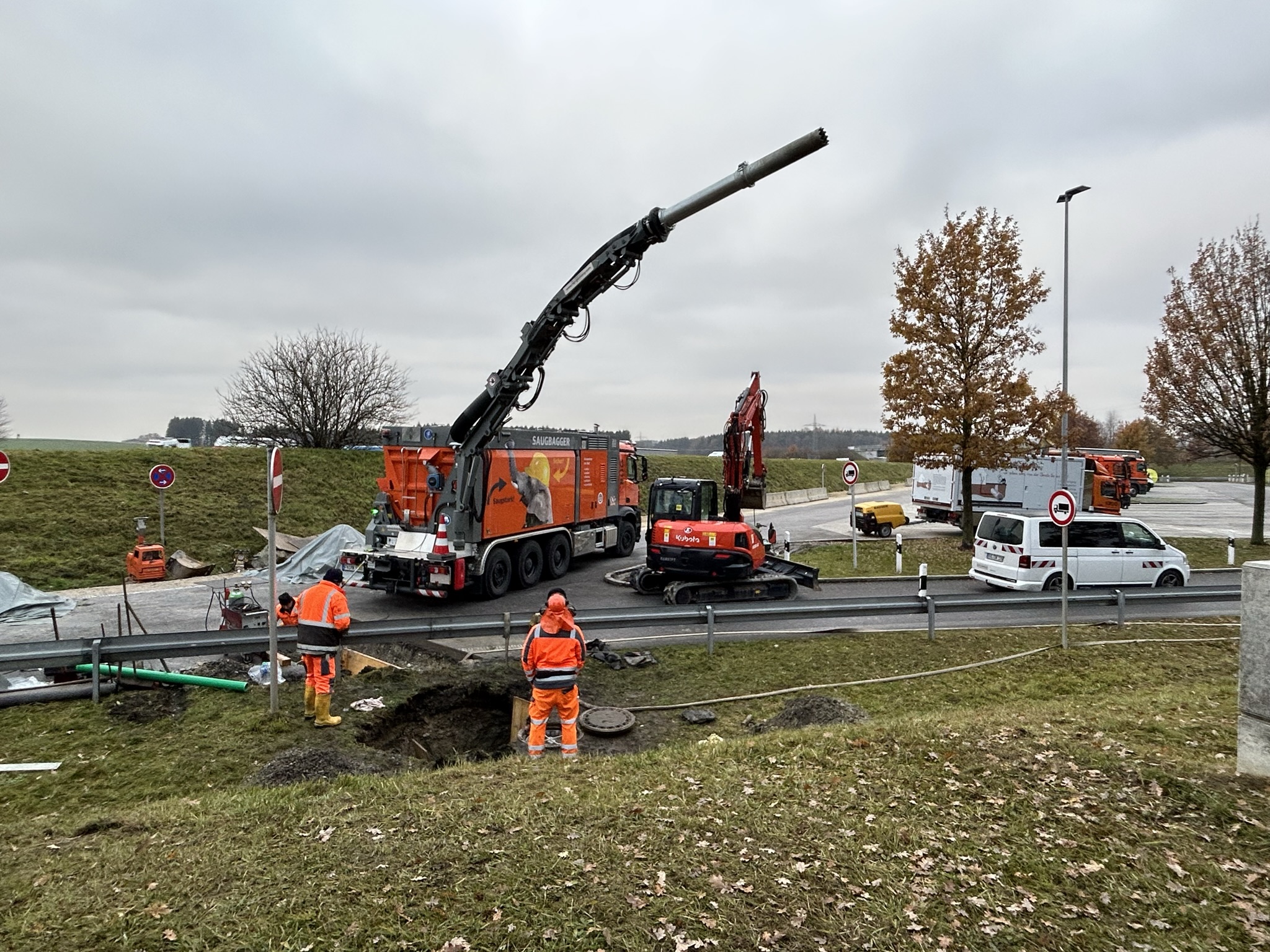

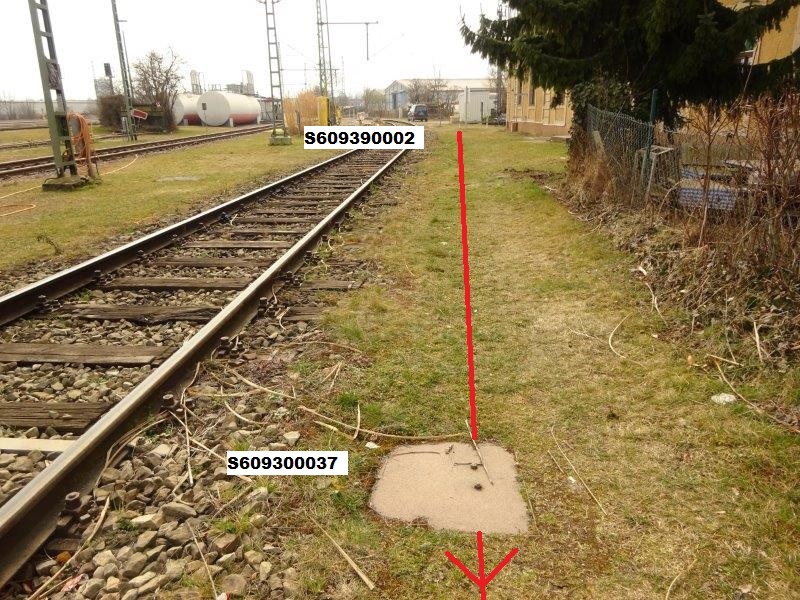

Nachfolgend einige Bilder von den Kanalsanierungsmaßnahmen bei den Bahngleisen:

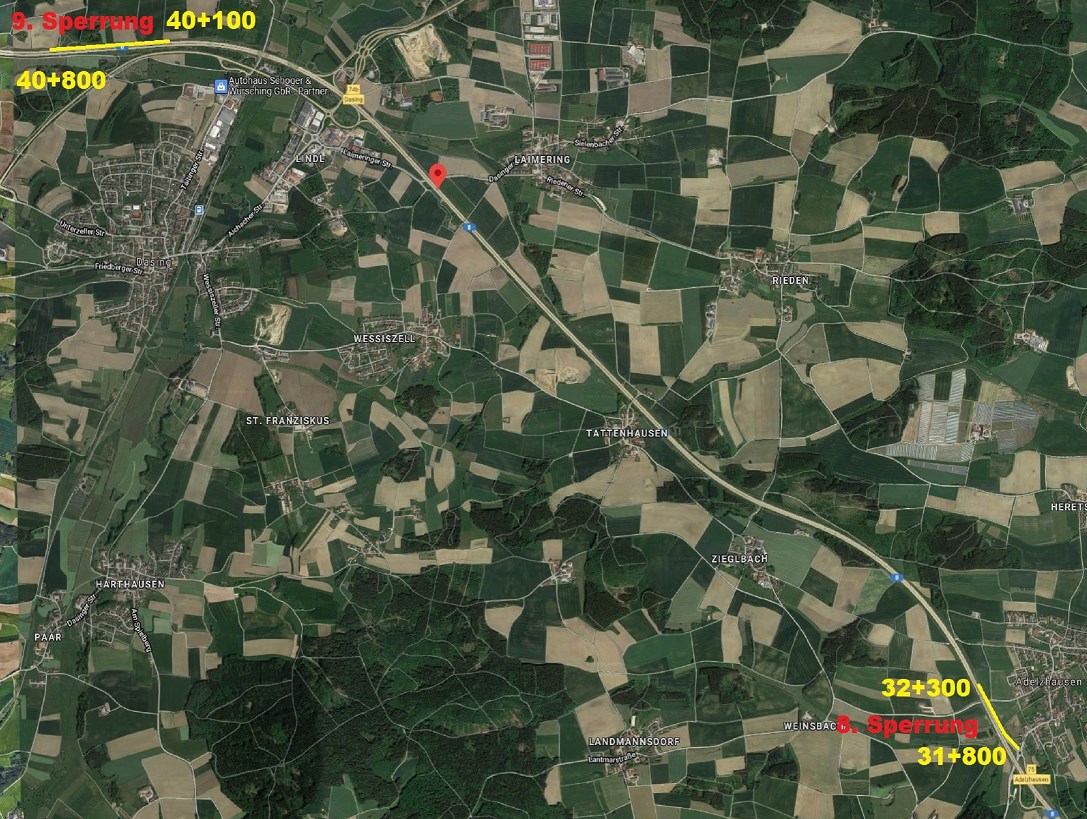

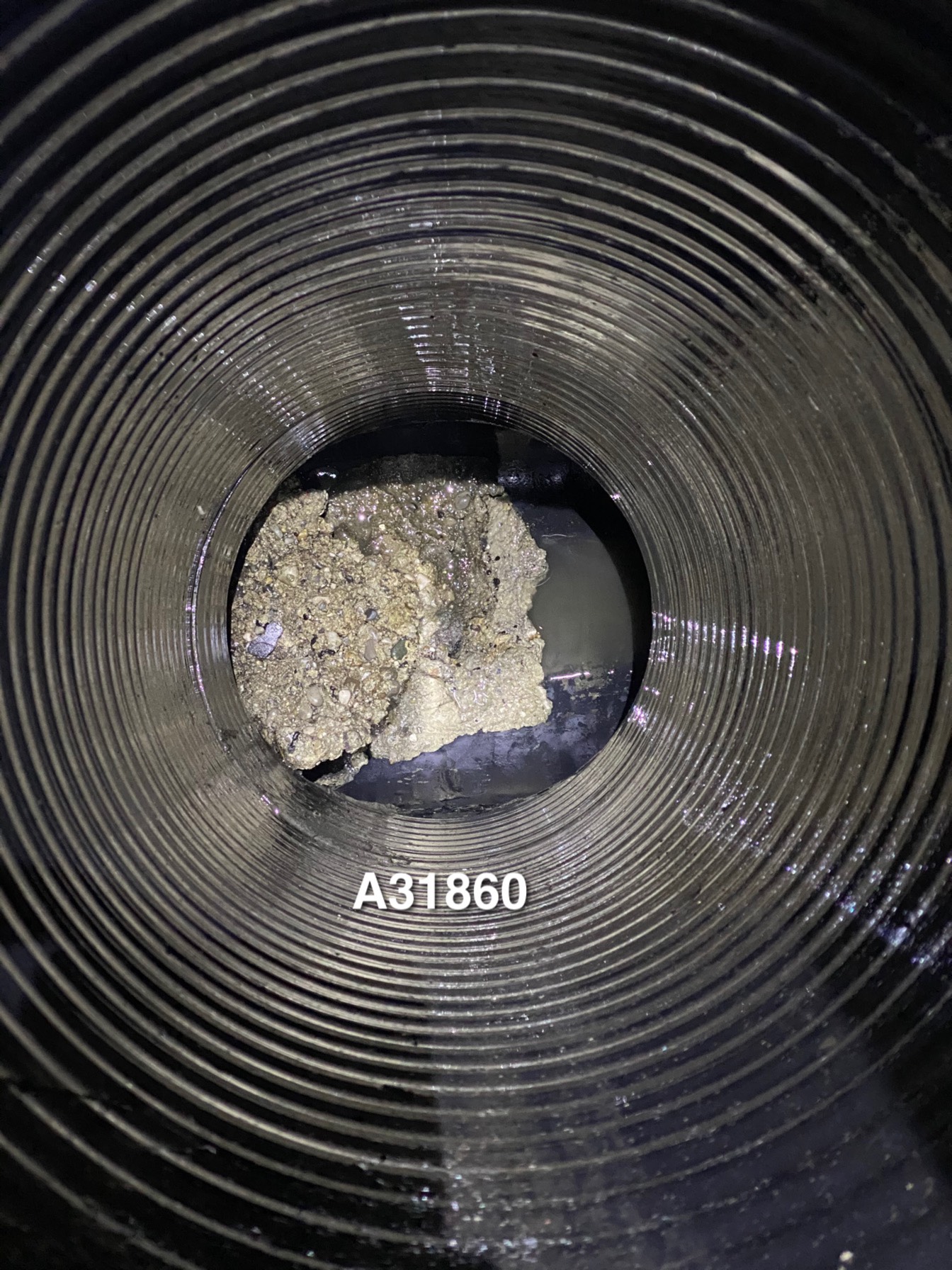

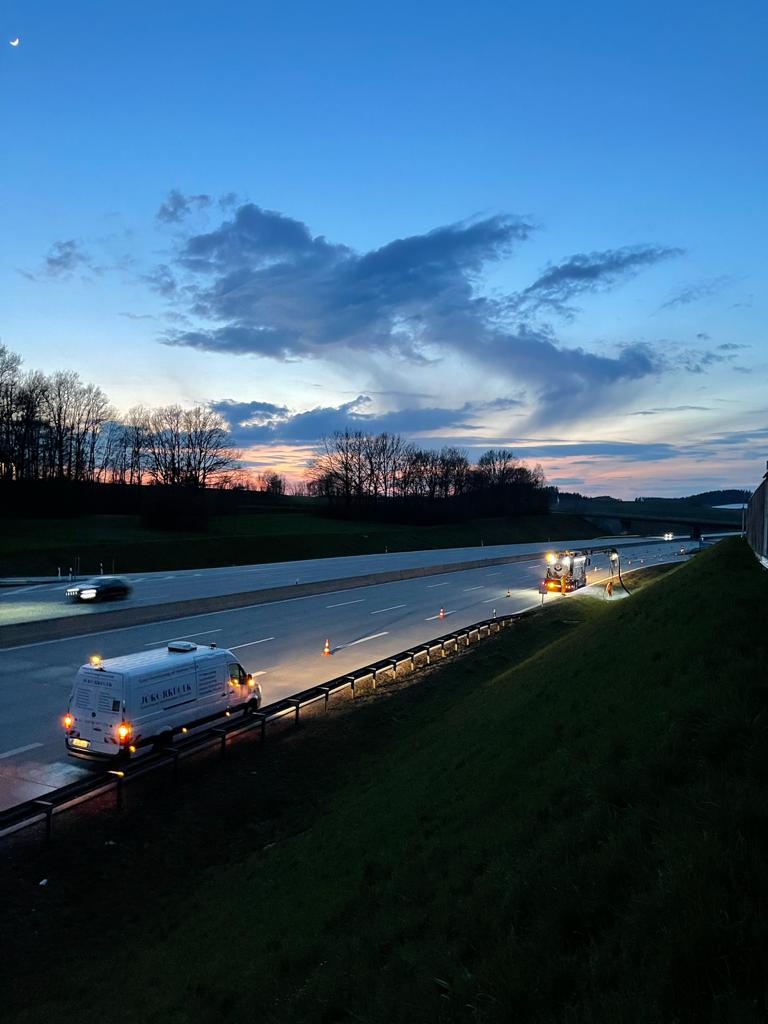

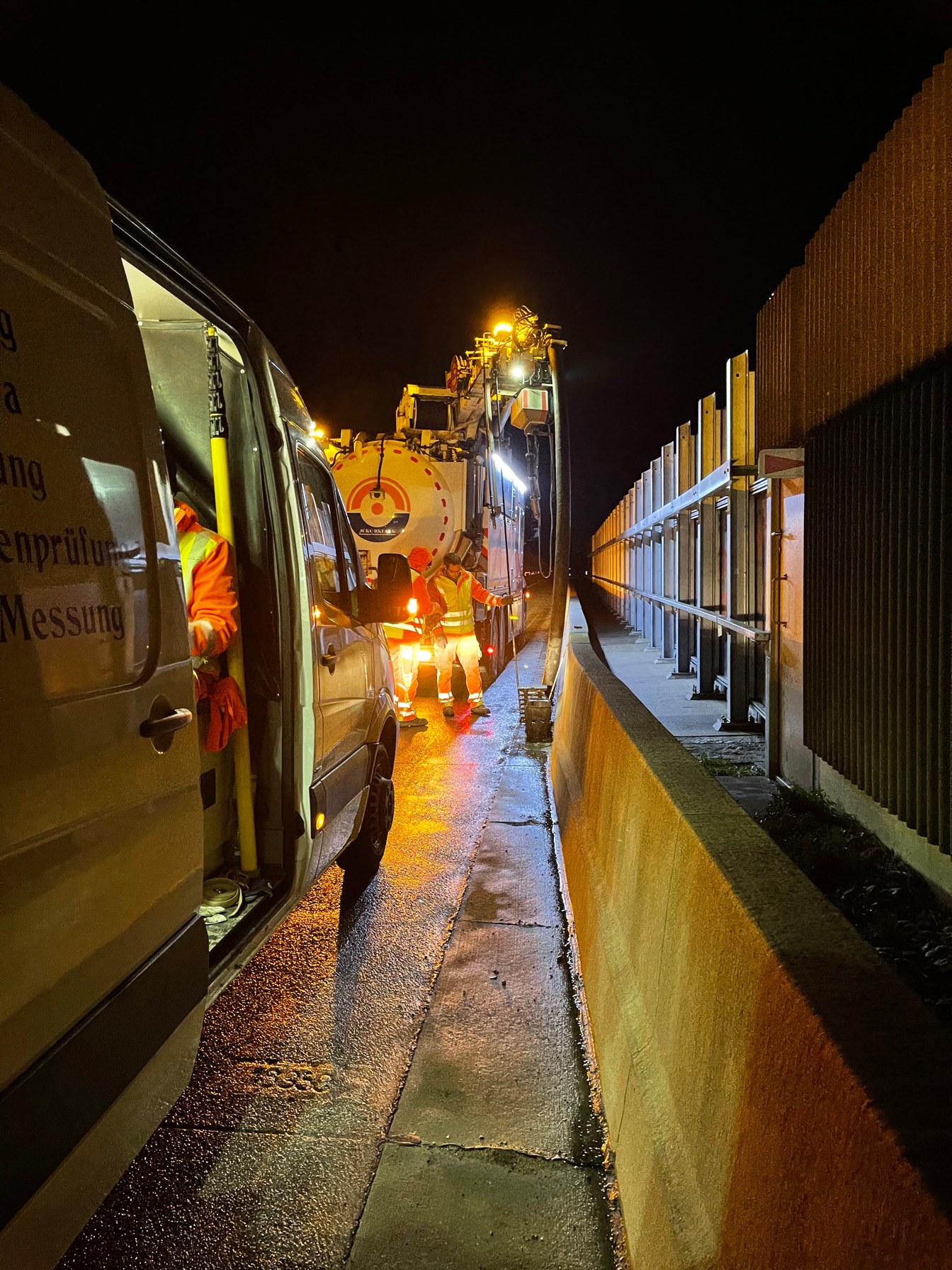

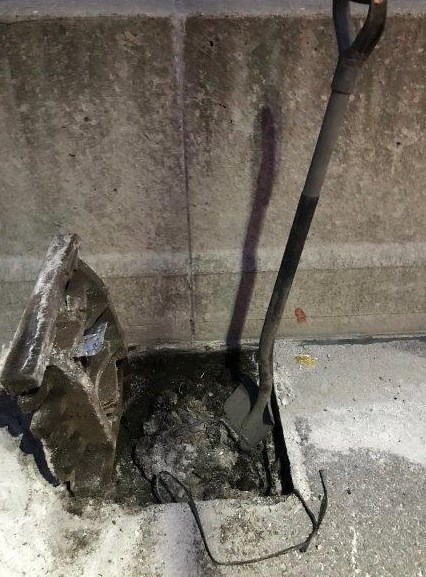

Rohrreinigungen und TV-Untersuchungen auf der Autobahn A8 / A99 gehen weiter

Auch im Jahr 2021 ist die DKT GmbH & Co. KG für die Planung und Bauüberwachung einiger Bauabschnitte beauftragt worden.

Die Planung wurde in diesem Jahr durch viele „mobile Absperrungen“, wegen häufig wechselnden Einsatzstellen, erschwert.

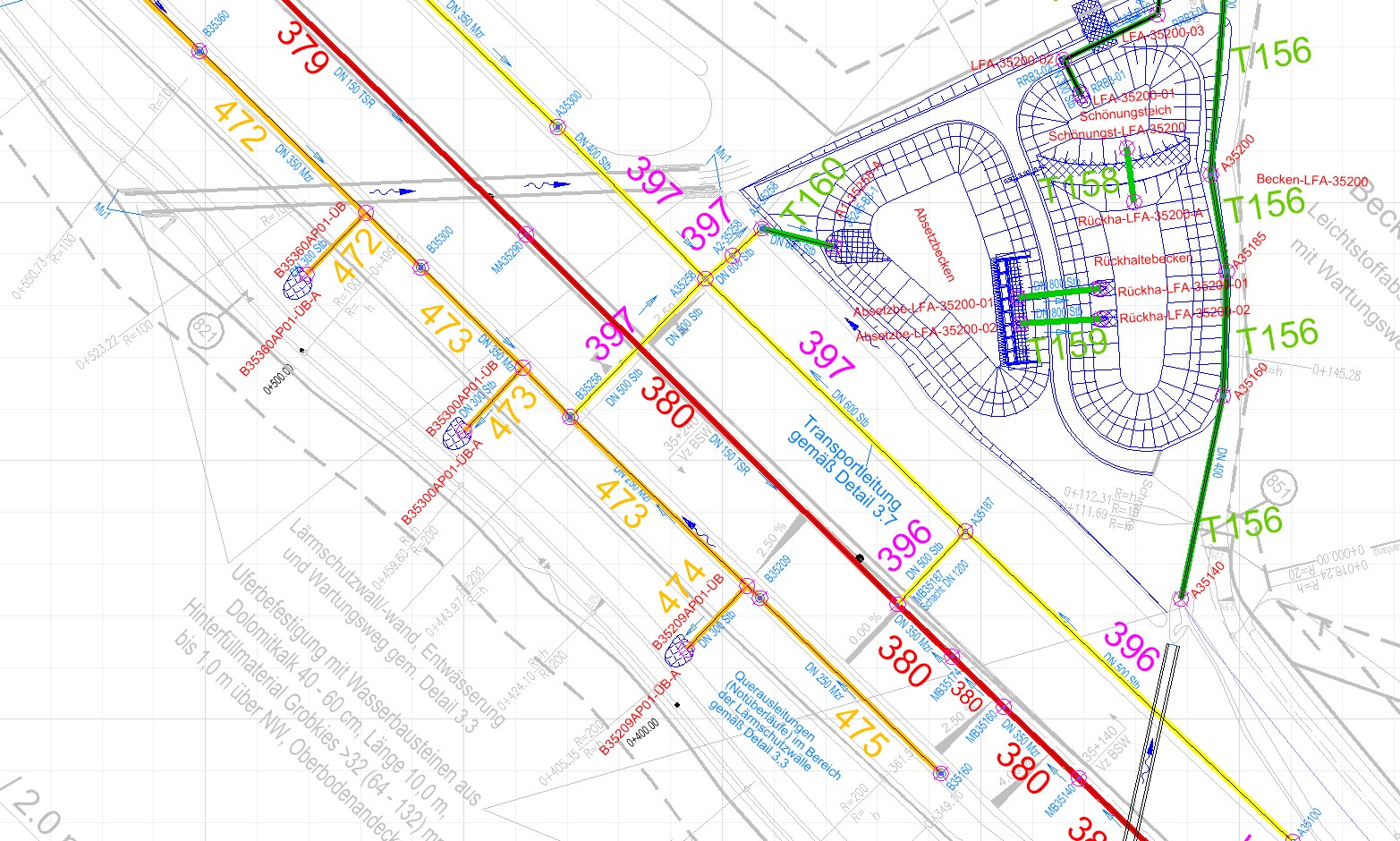

Gerne haben wir uns auch dieser Herausforderung gestellt und unsere Planung zum ersten Mal „KOMPLETT DIGITAL“ (ohne jegliche Unterlage in Papierform), erstellt.

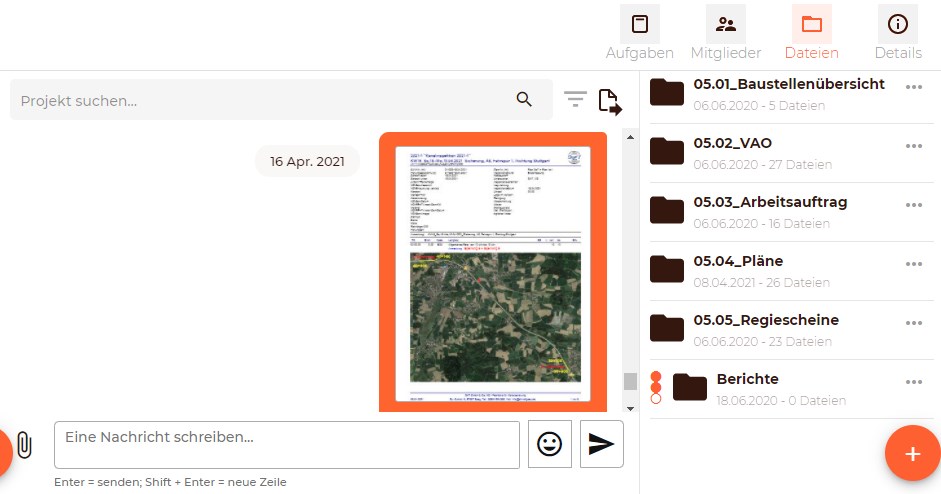

Dank einer App zur Baustellenabwicklung, einer Datenbankbasierten Expertensoftware zur Dokumentation und Abrechnung aller Leistungen, konnten wir nach der Planung auch die Projekt-Realisierung erstmalig ausschließlich digital umsetzten.

Ganz nebenbei ist es somit auch (VOB konform), „erstmals“ möglich z.B. Regiestunden „in Echtzeit“ allen Projektbeteiligten, inklusive einer detaillierten Beschreibung der Zusatzarbeiten und Fotodokumentation (Videoclips), digital zu übermitteln.

Wir finden es super wenn wir nicht nur durch unsere aktive Arbeit etwas für die Umwelt tun können. Papierloses Büro bedeutet auch Umweltfreundliches Büro!

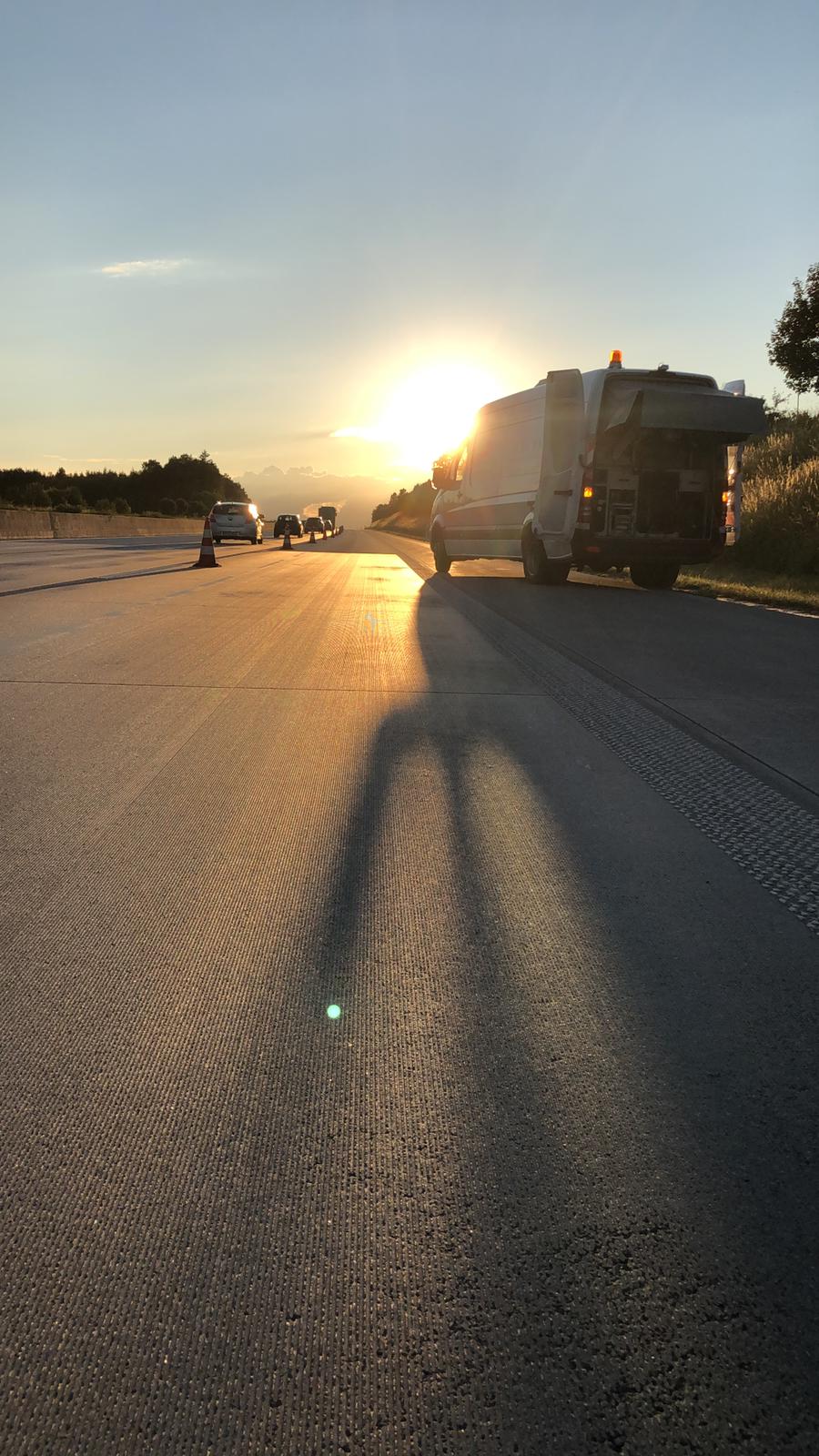

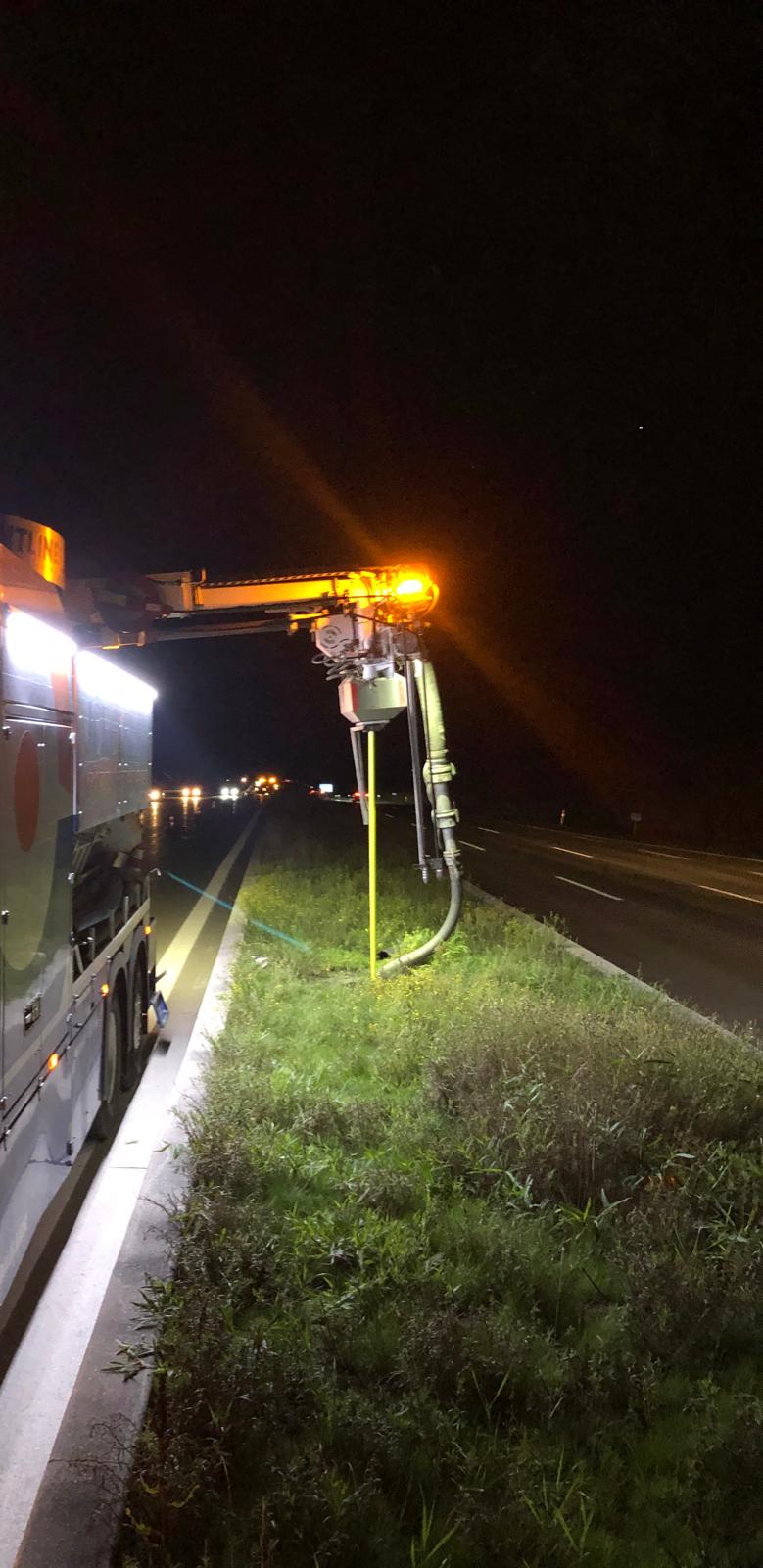

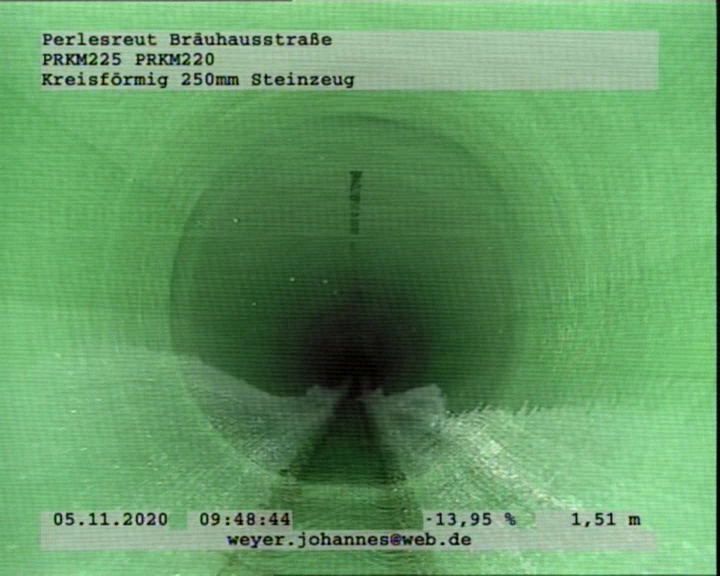

Nachfolgend einige Bilder von der Vorbereitung und der anschließenden Projekt-Realisierung:

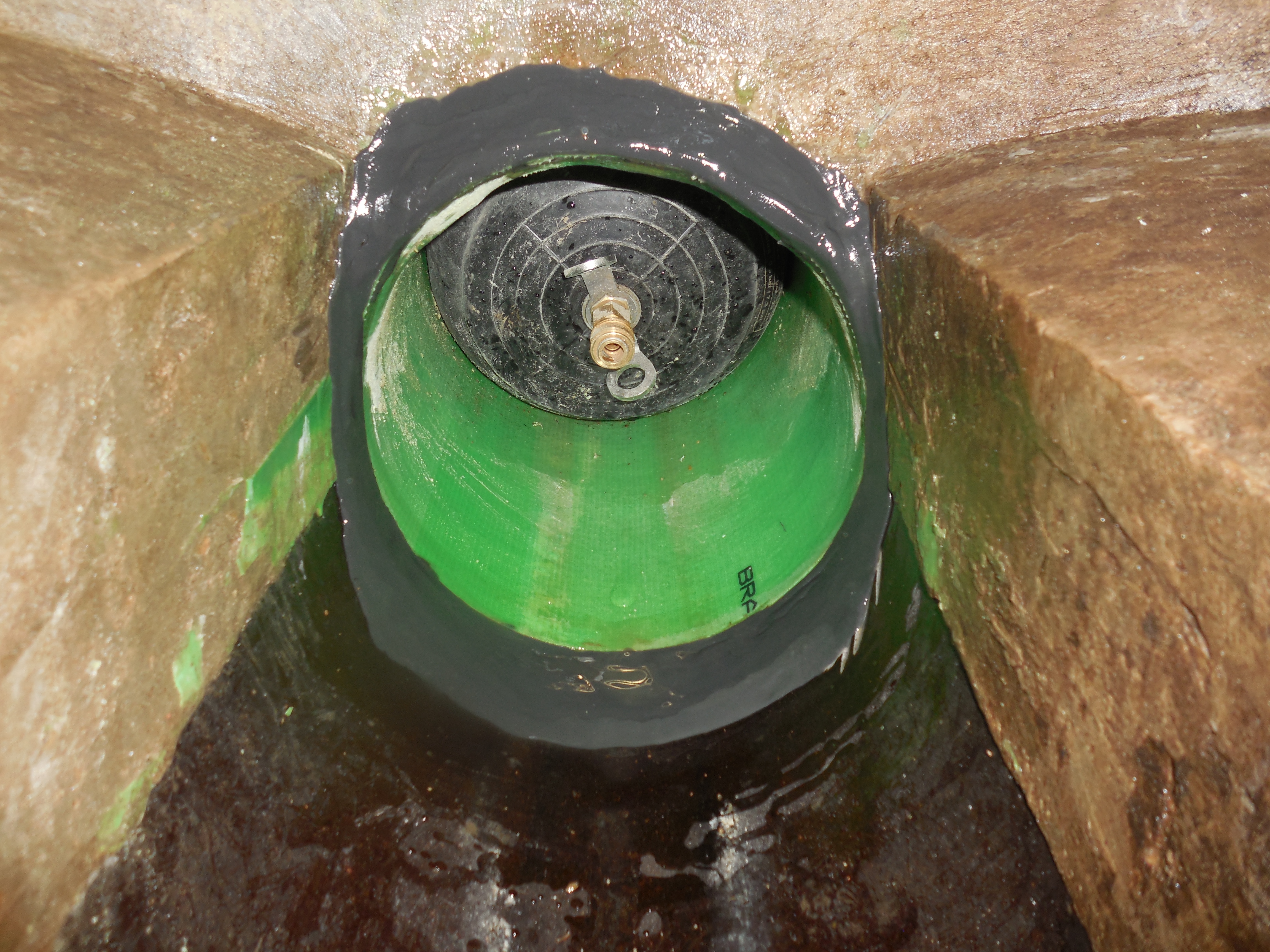

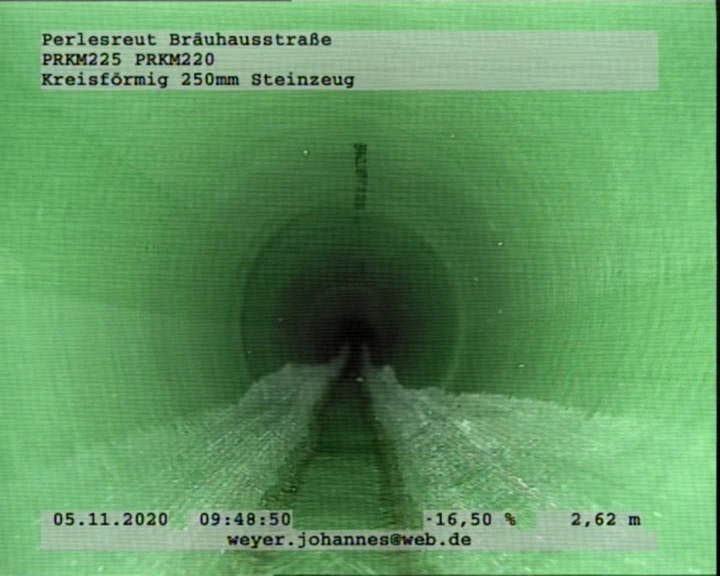

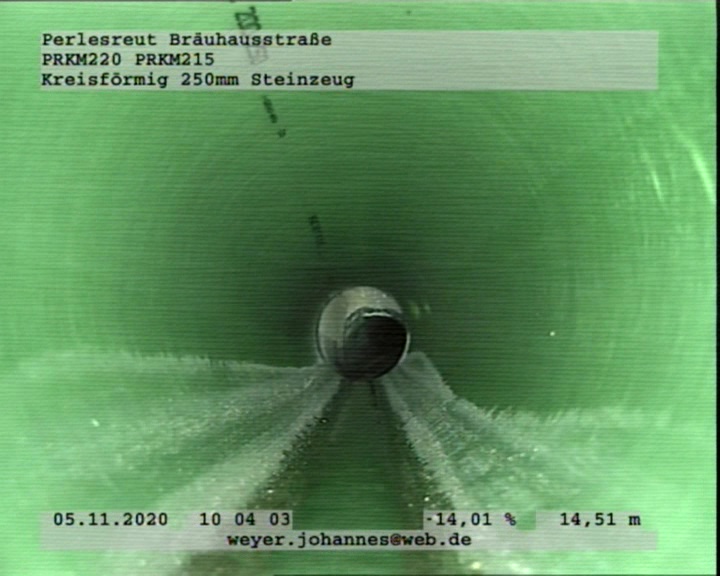

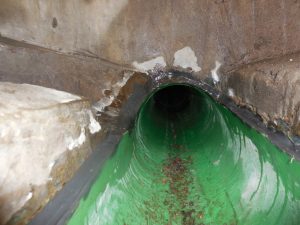

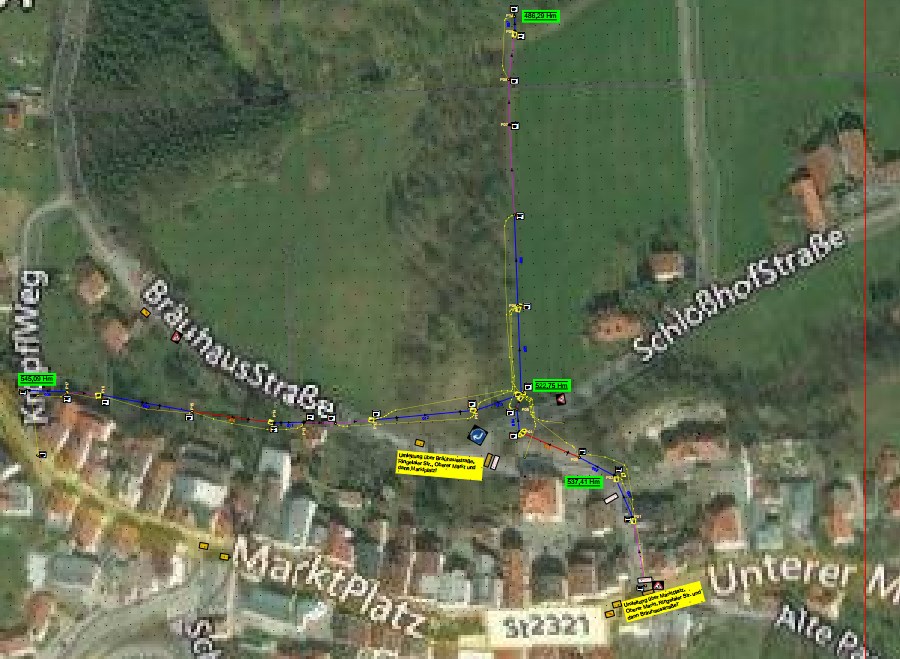

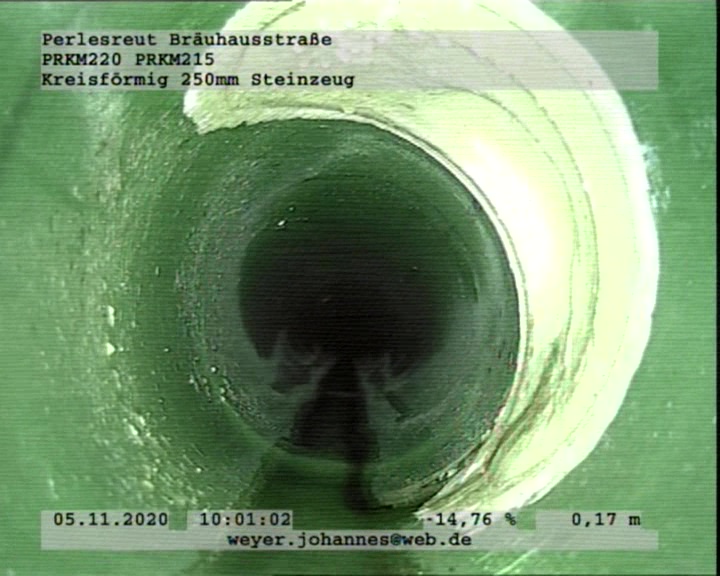

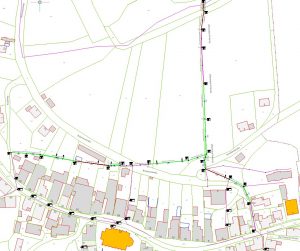

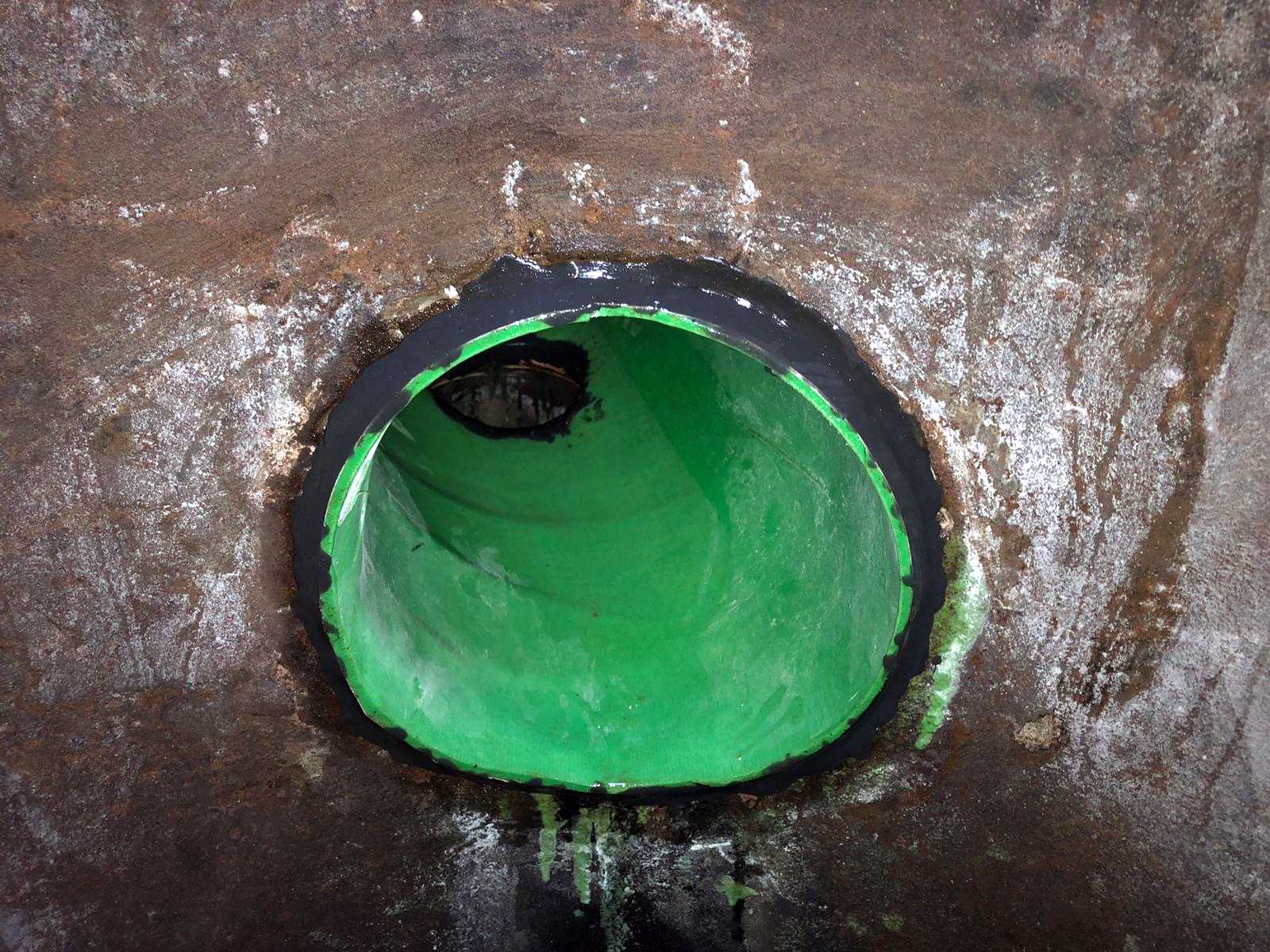

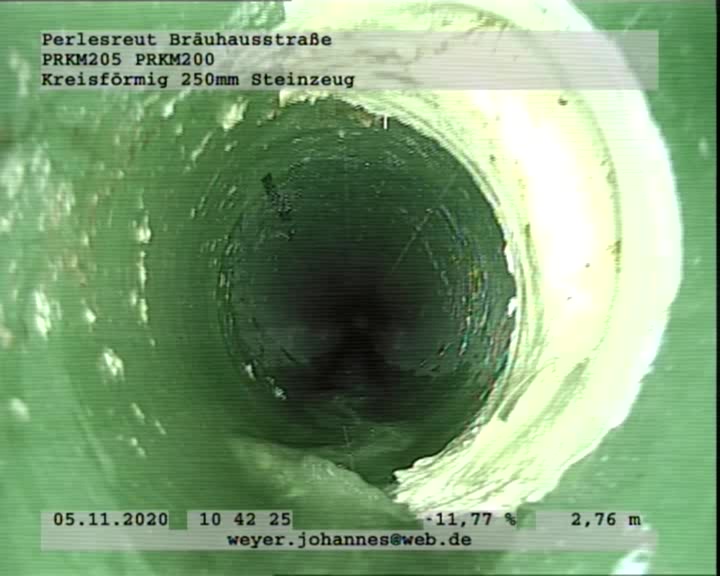

Renovierung von Haltungen mittels Schauchlining

Das Ergebnis:

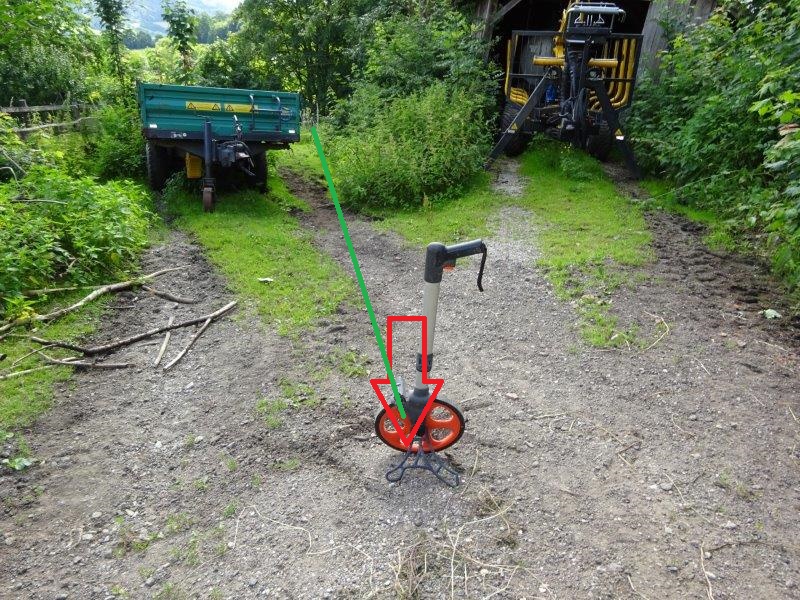

Bei einer beschränkten Ausschreibung, die durch die DKT GmbH & Co. KG VOB-konform vorbereitet wurde, war die Aufgabenstellung für die ausführende Fachfirma: „In vorwiegend unwegsamen Gelände, 12 Haltungen mittels Schlauchliner zu renovieren“.

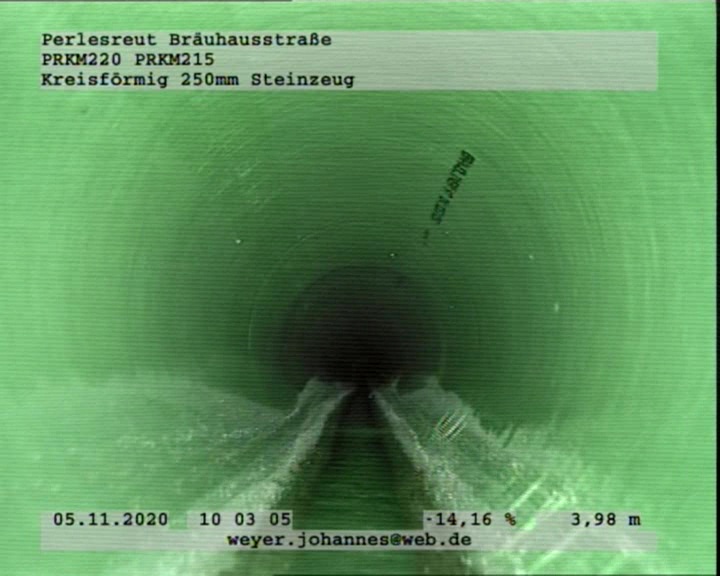

Zunächst wurden die Zustände der Kanalisation gemäß DIN bewertet.

Bei der Baustellenvorbereitung, die in Anlehnung an die HOAI (2013), Leistungsphase 5-7 erfolgte, wurde unter anderem ein Sanierungskonzept mit Leistungsverzeichnis ausgearbeitet.

Nach der Ausschreibung durch unseren Auftraggeber, der anschließenden Auswertung der Bieter und Beauftragung des günstigsten Bieters, erfolgte im Zuge der Bauanlaufbesprechung eine Einweisung und Sicherheitsunterweisung der ausführenden Monteure, vor Ort.

Die Bauleitung wurde durch das zuständige Bauamt unseres Auftraggebers übernommen.

Als Abschluss aller Leistungen wirkte die DKT bei der Erstellung der Dokumentation, Kontrolle der Schlussrechnung und der Förmlichen Abnahme mit.

Hier einige Bilder von der Projektabwicklung:

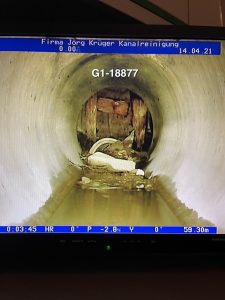

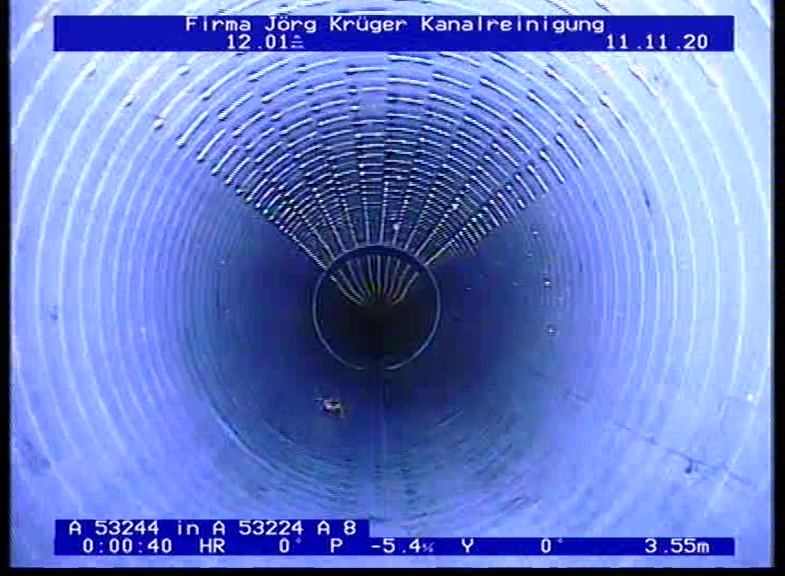

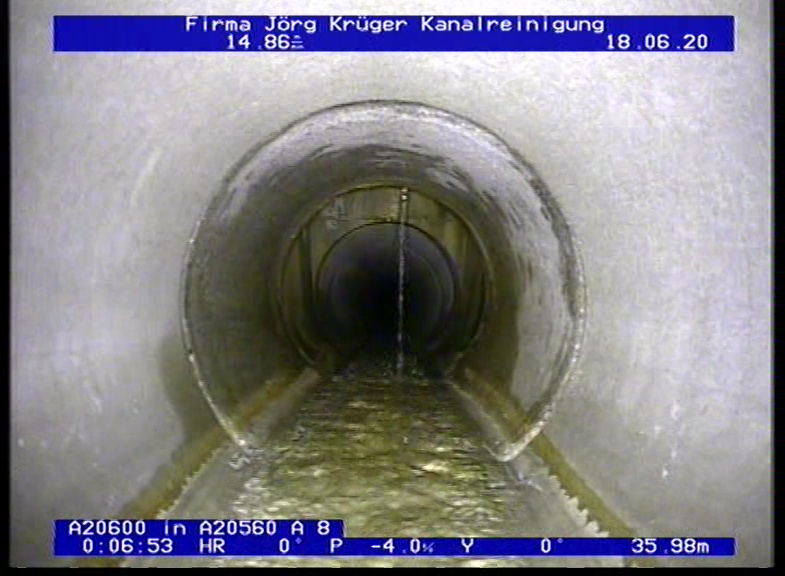

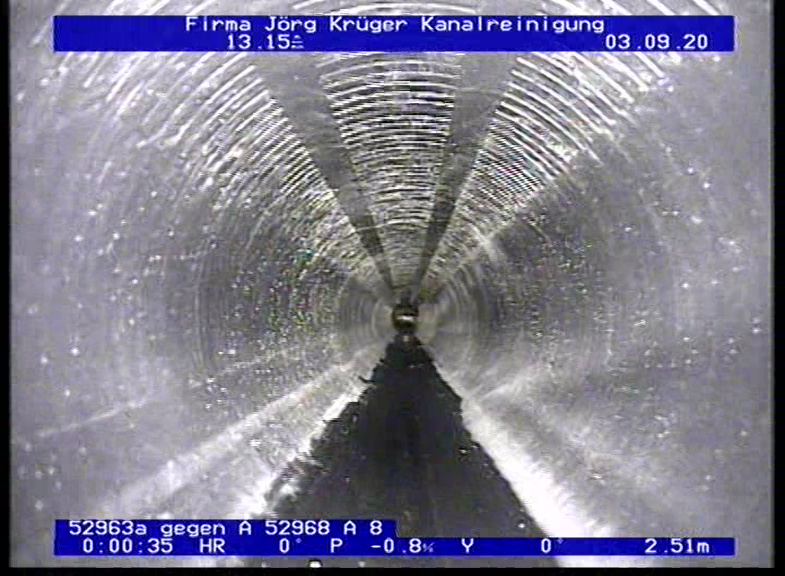

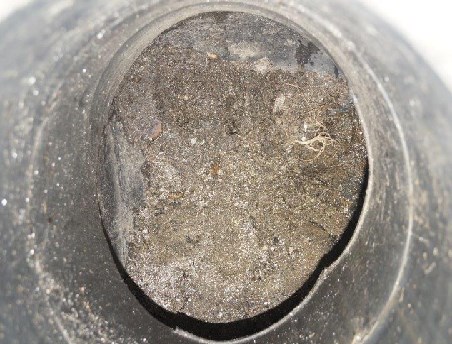

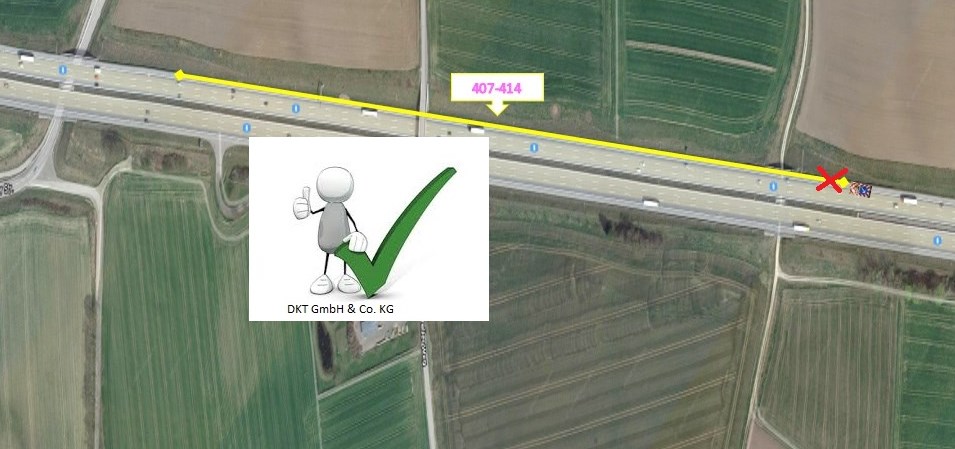

Rohrreinigung und TV-Untersuchungen auf der Autobahn A8

Das Ergebnis:

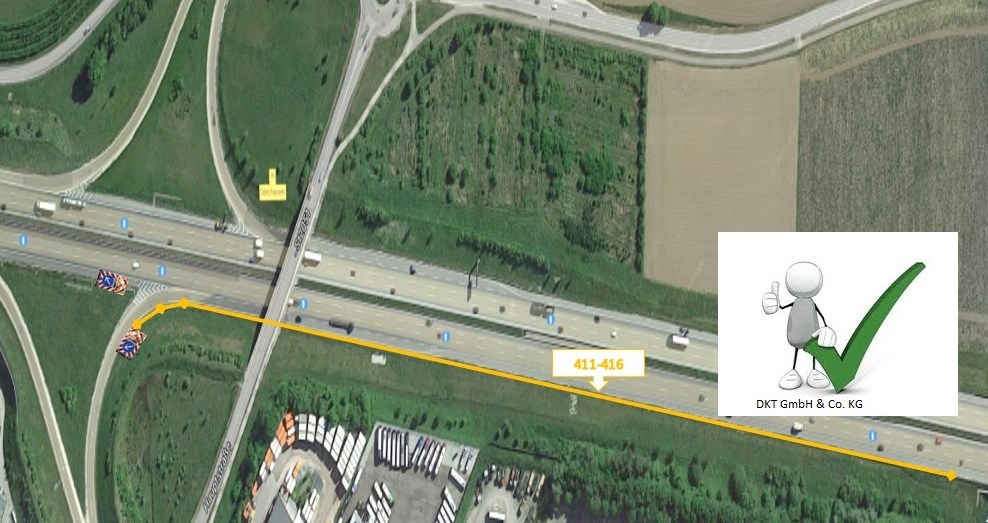

Die Herausforderung für uns als Planer bestand zum Großteil in der Bauablaufplanung.

Es mussten zahlreiche, zusätzliche Randbedingungen, für Autobahnen berücksichtigt werden.

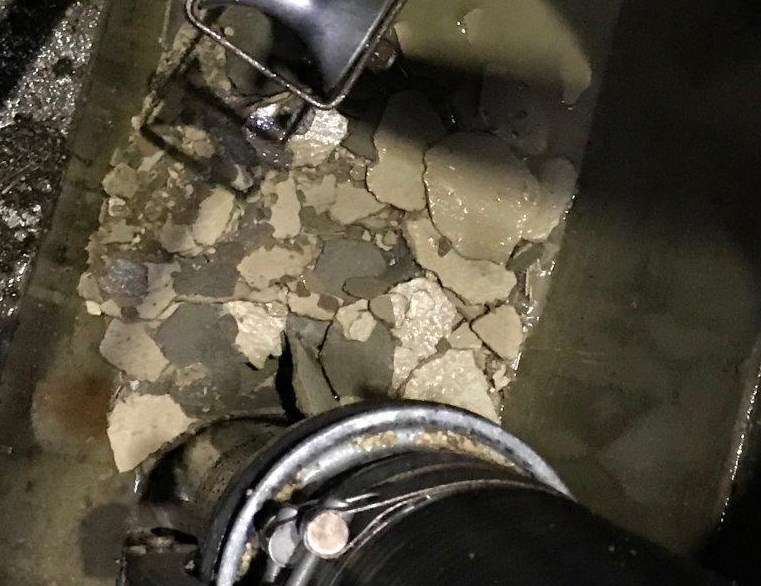

Obwohl am Ende immer noch die „große Unbekannte“ wie z.B. Ablagerungen, Deformationen und auch Unfälle, Straßensperrungen, Sondertransporte, Wetterverhältnisse eine nicht unwesentliche Rolle spielte, kann sich das Ergebnis, dank einem sehr guten „Miteinander“ (AG, AN, Ausführende Fachfirma für Rohrreinigung und TV-Inspektion), durchaus sehen lassen!

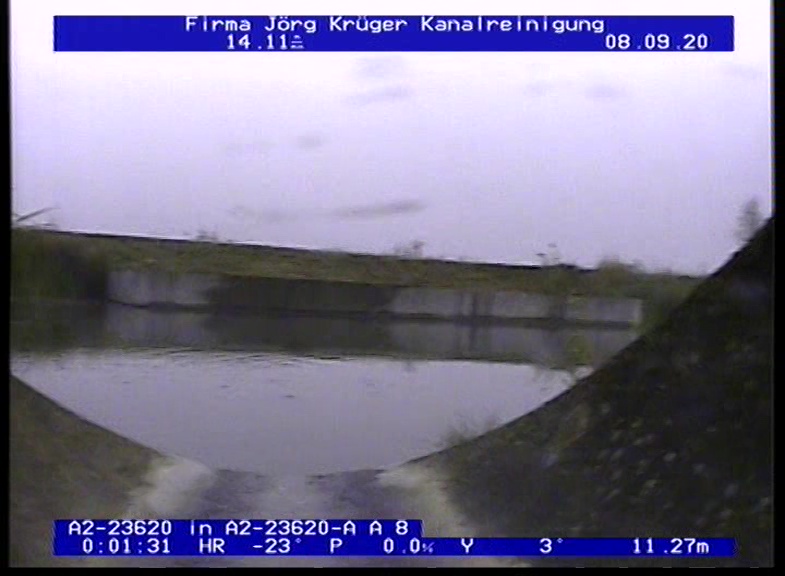

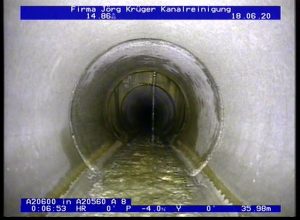

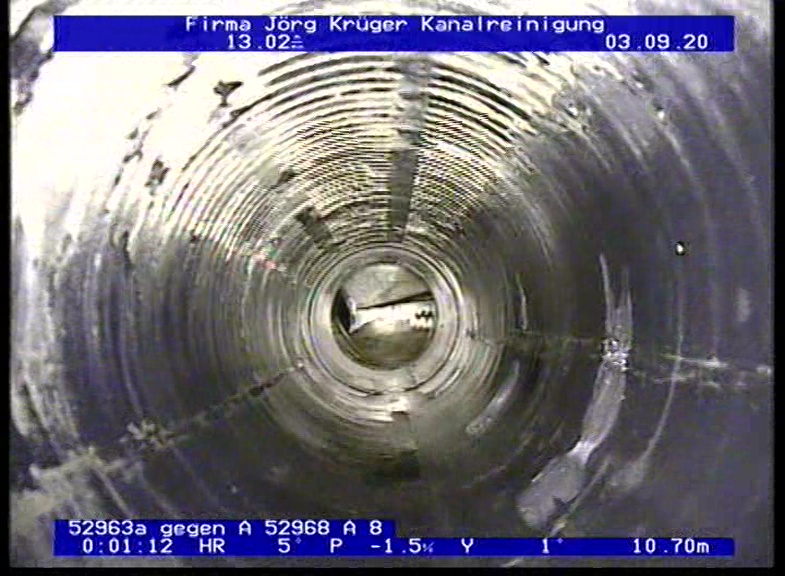

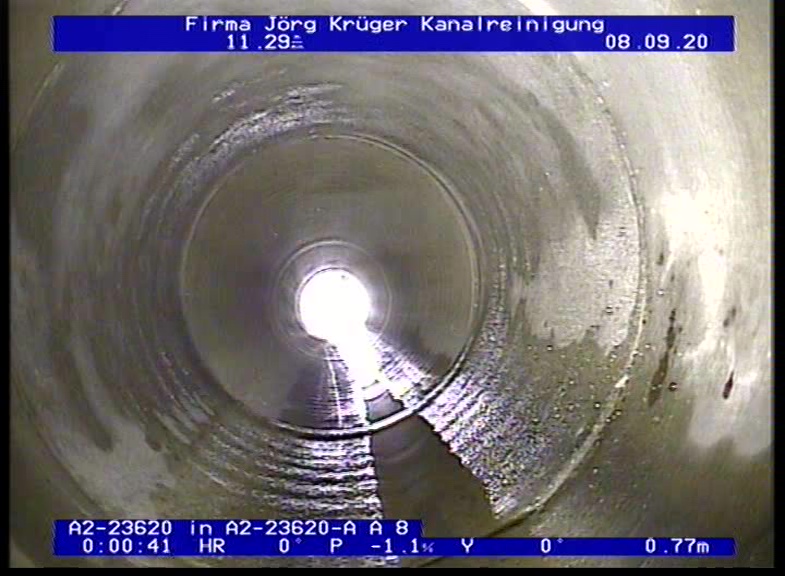

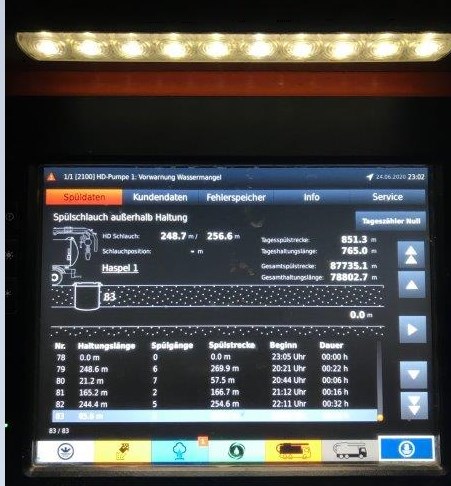

Nachfolgend einige Bilder von der Vorbereitung und der anschließenden TV-Untersuchung:

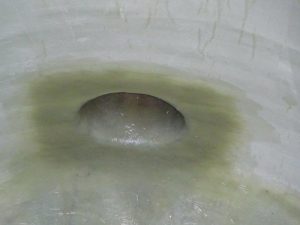

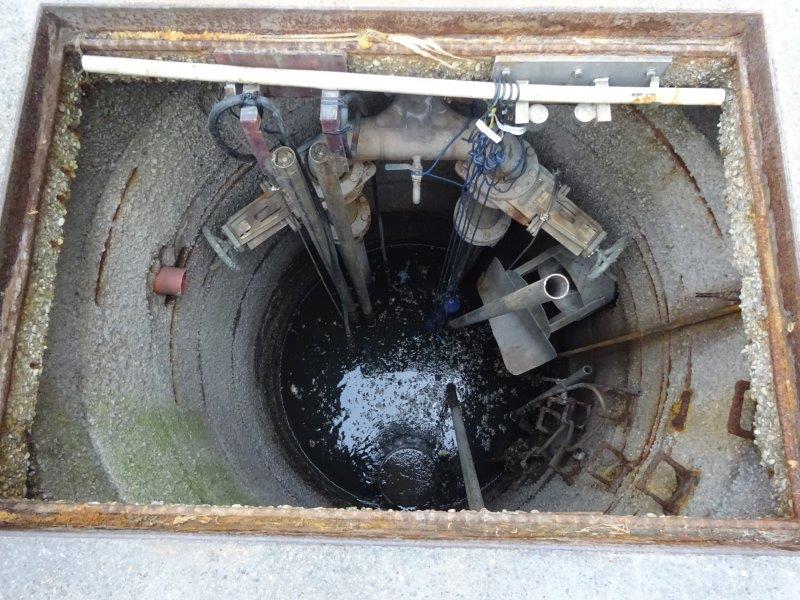

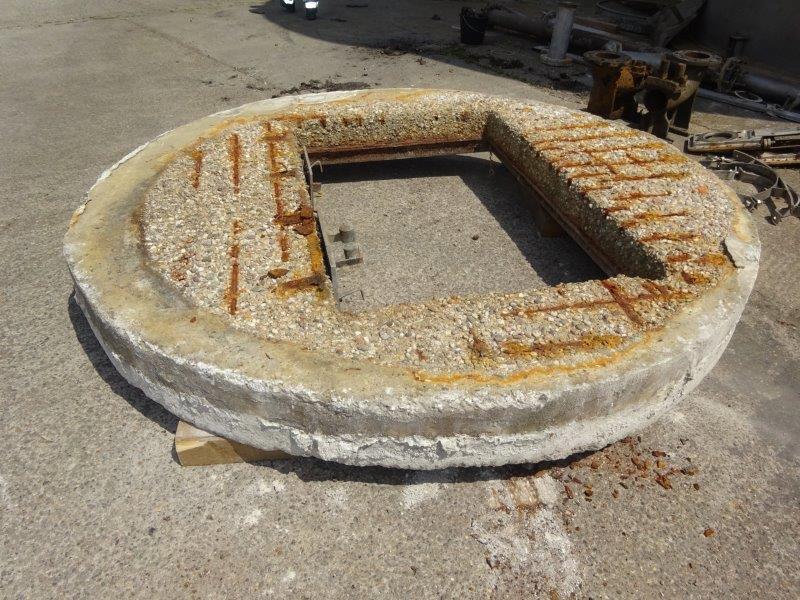

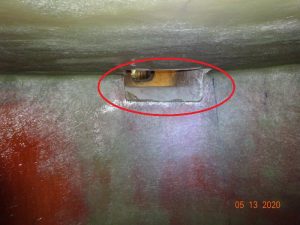

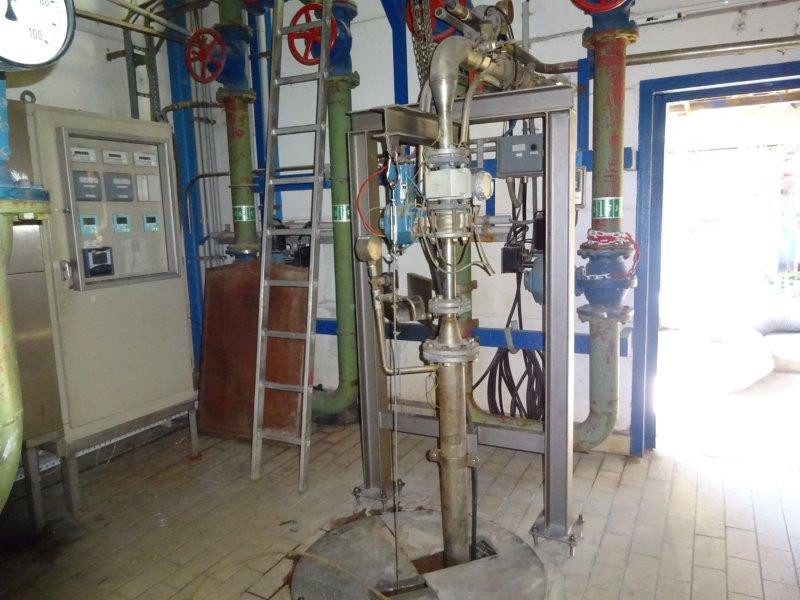

Renovierung von Pumpenschacht

Das Ergebnis:

Als Aufsichtsführender und Bauleiter vor Ort durfte die DKT GmbH & Co. KG unter anderem dieses spannendes Projekt für die ibe Rohrsanierungs- GmbH betreuen.

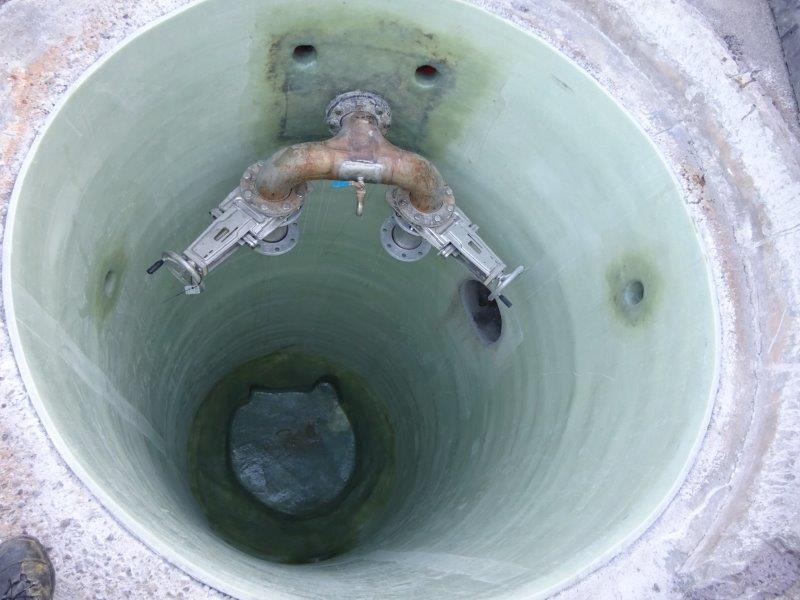

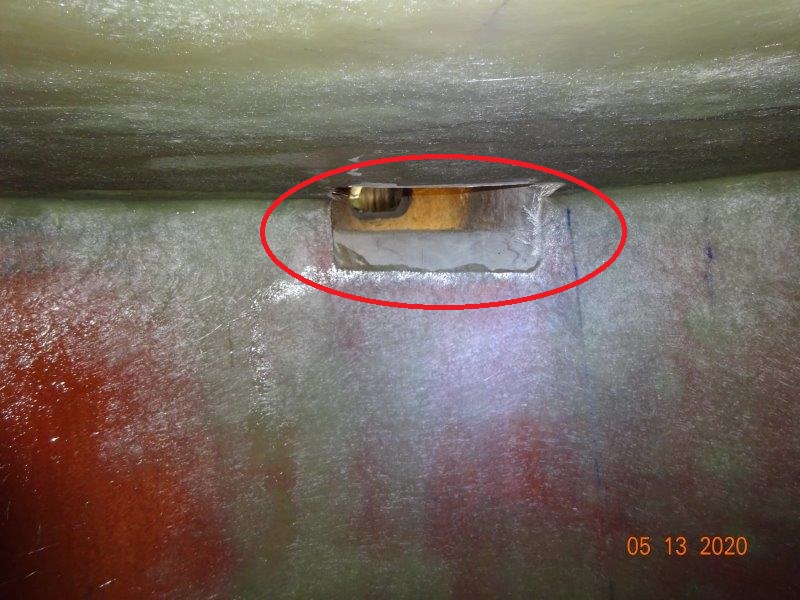

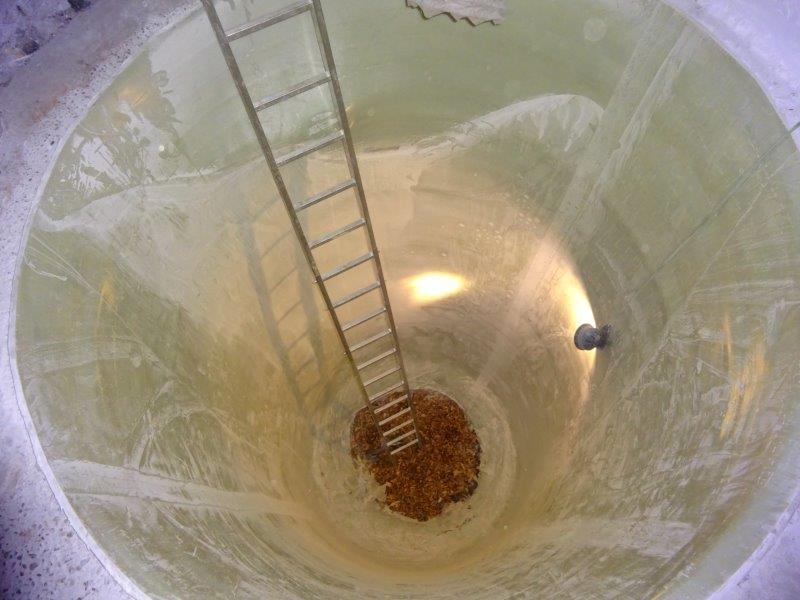

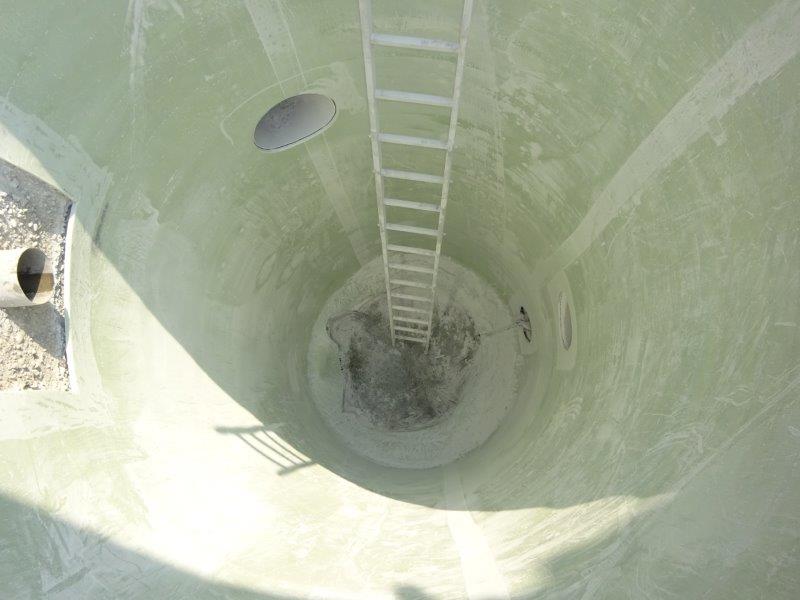

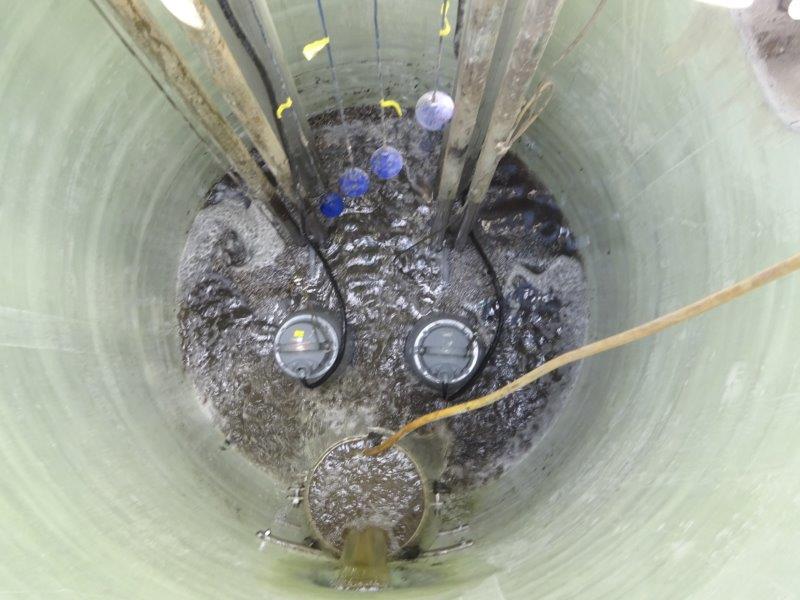

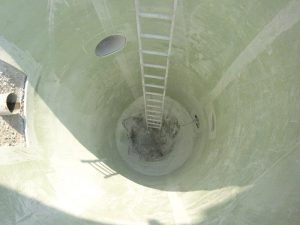

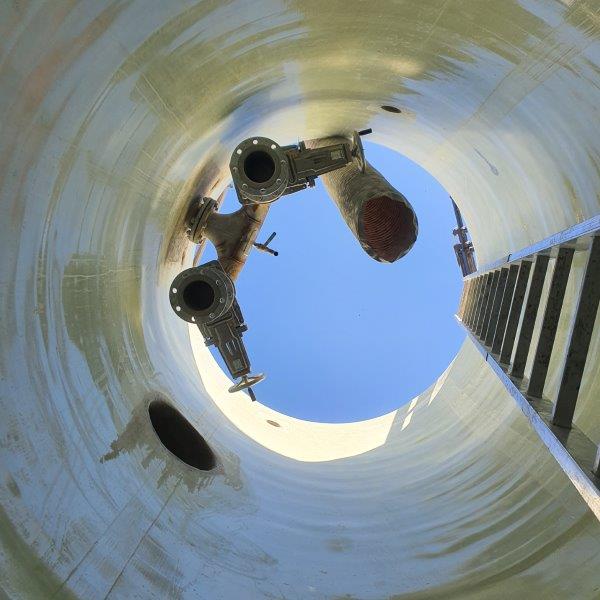

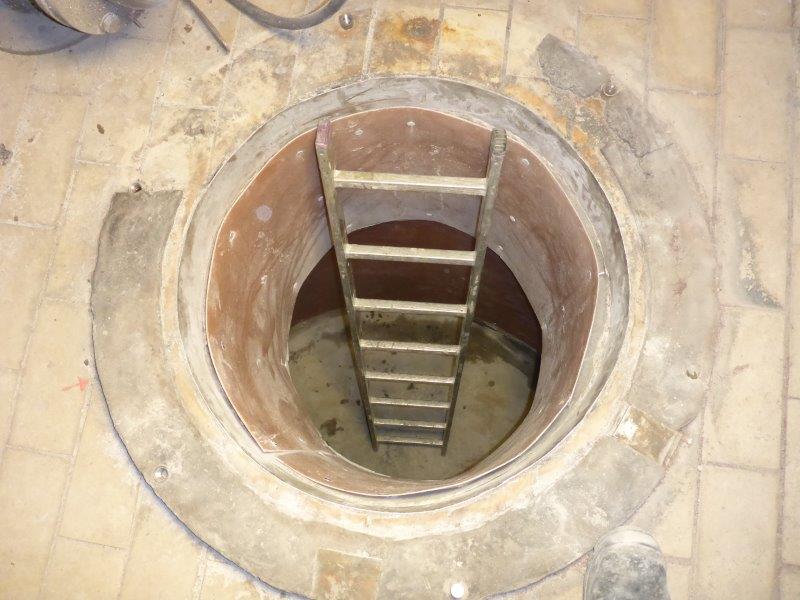

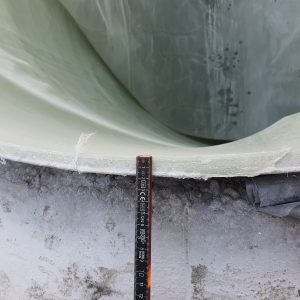

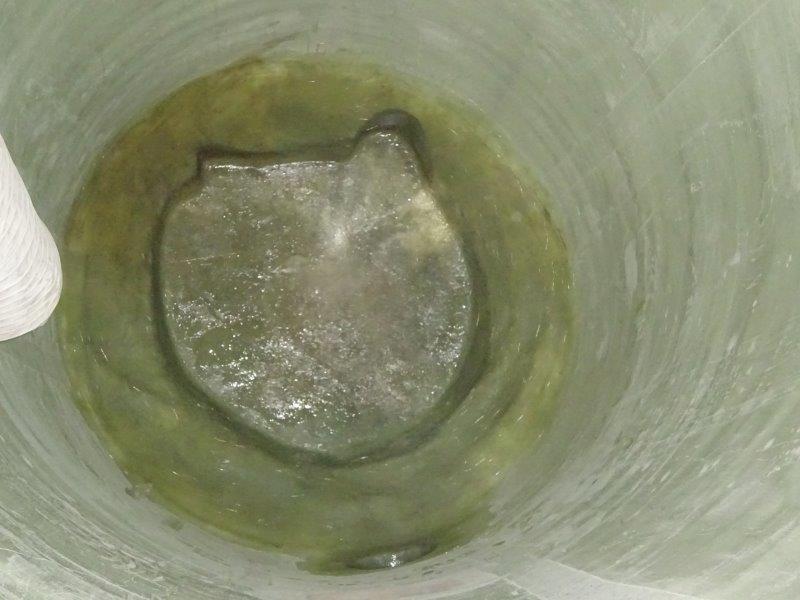

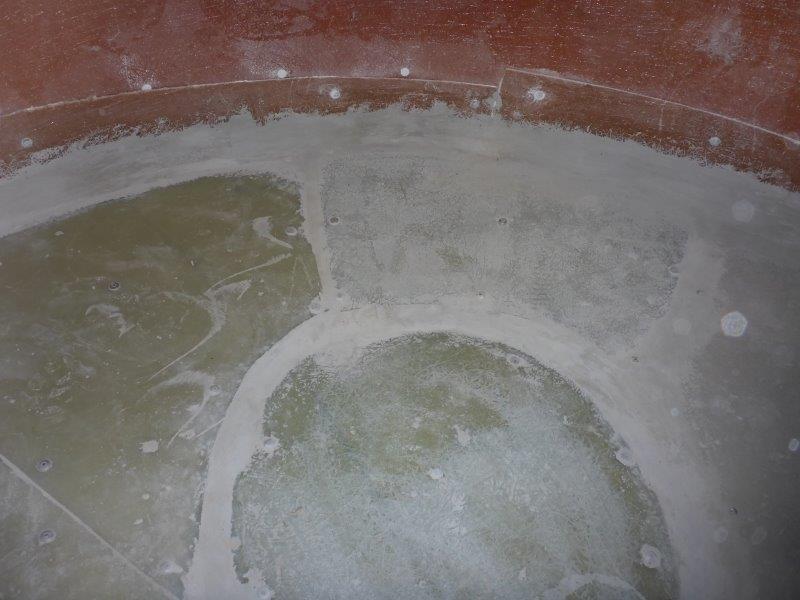

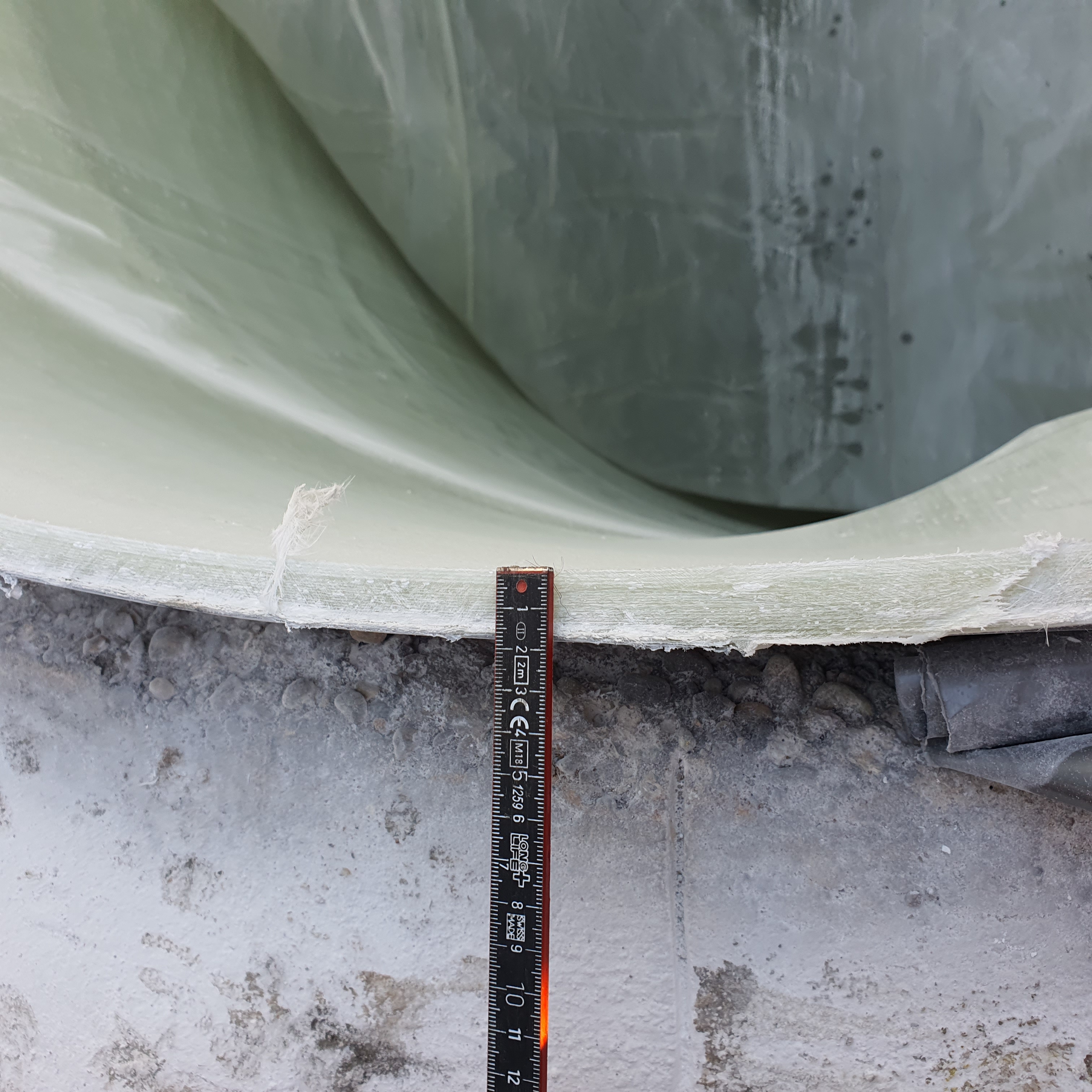

Es wurde ein Pumpenschacht mittels Schachtliner renoviert.

Die folgenden Bilder sprechen für Sich…

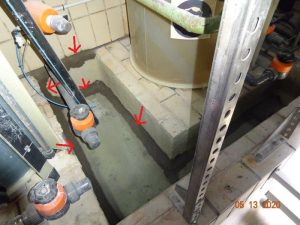

Reparatur von Rinne und Schacht

Das Ergebnis:

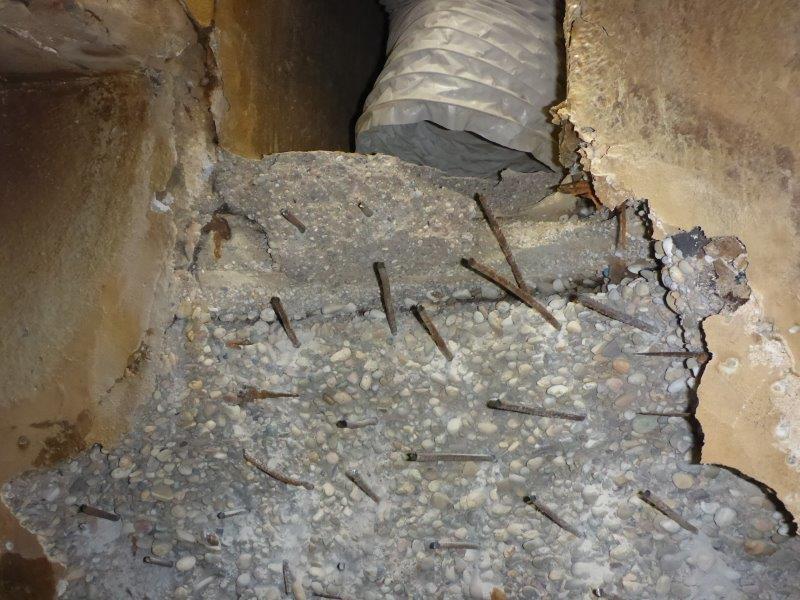

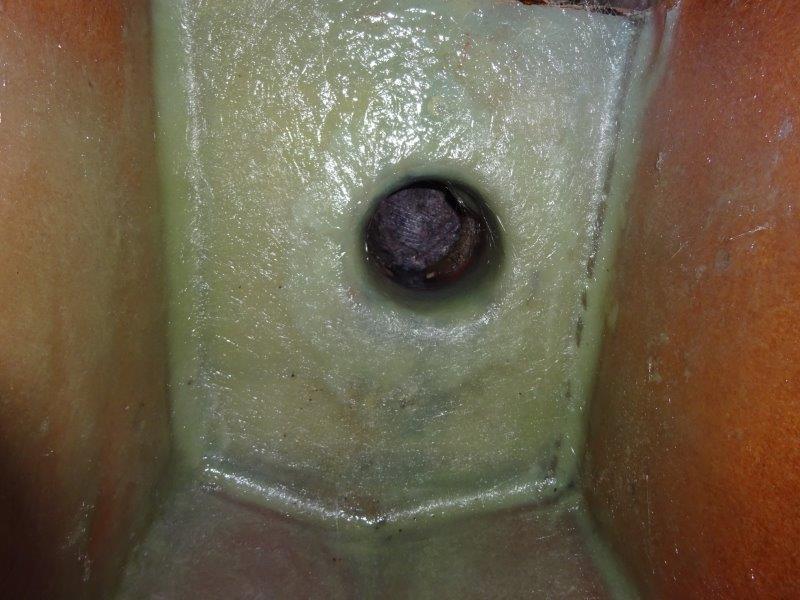

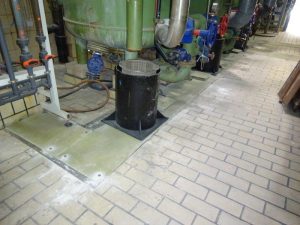

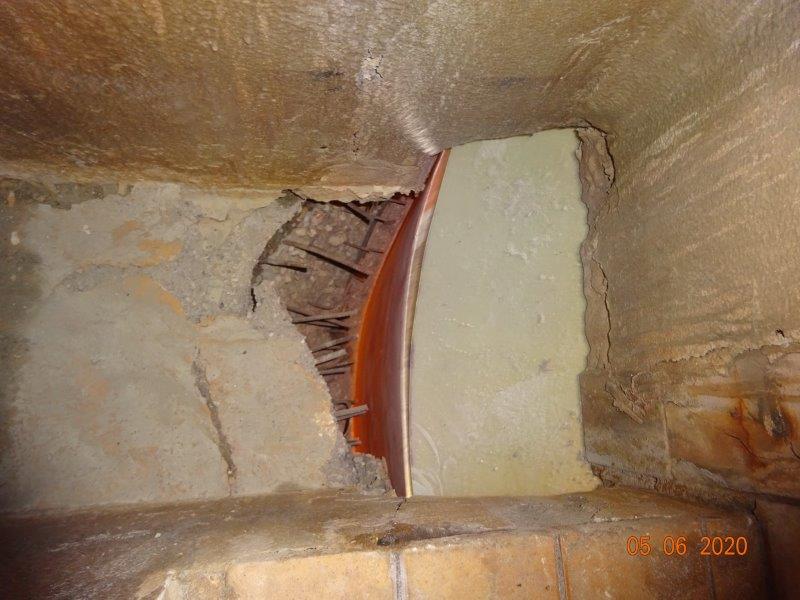

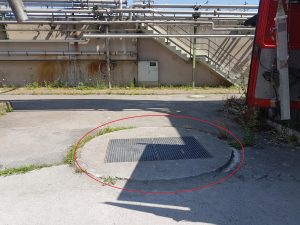

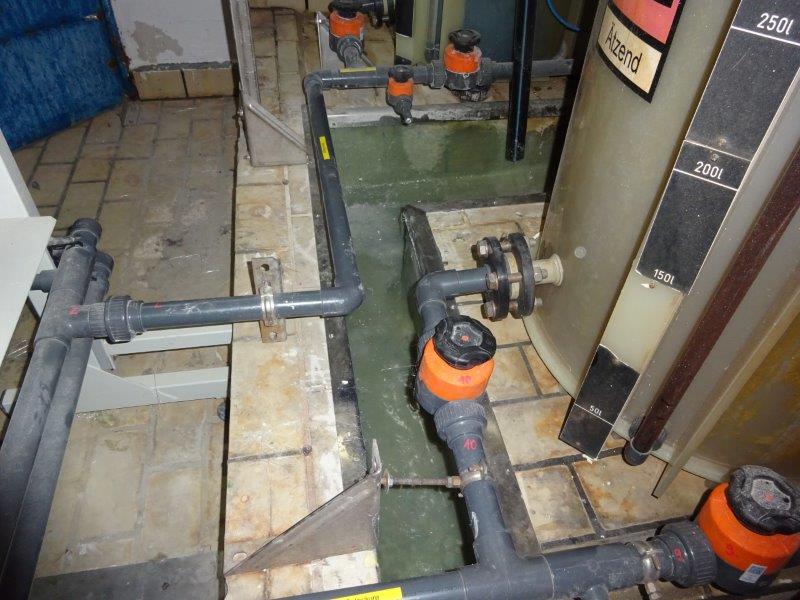

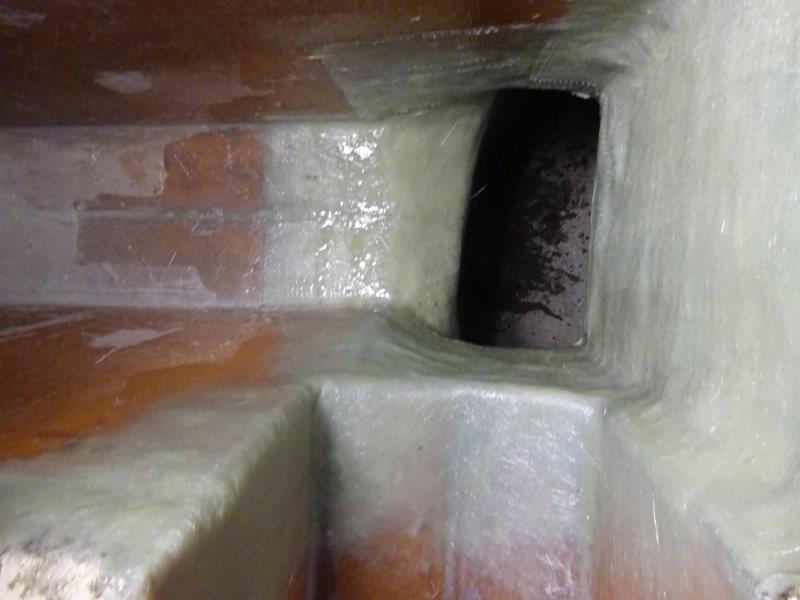

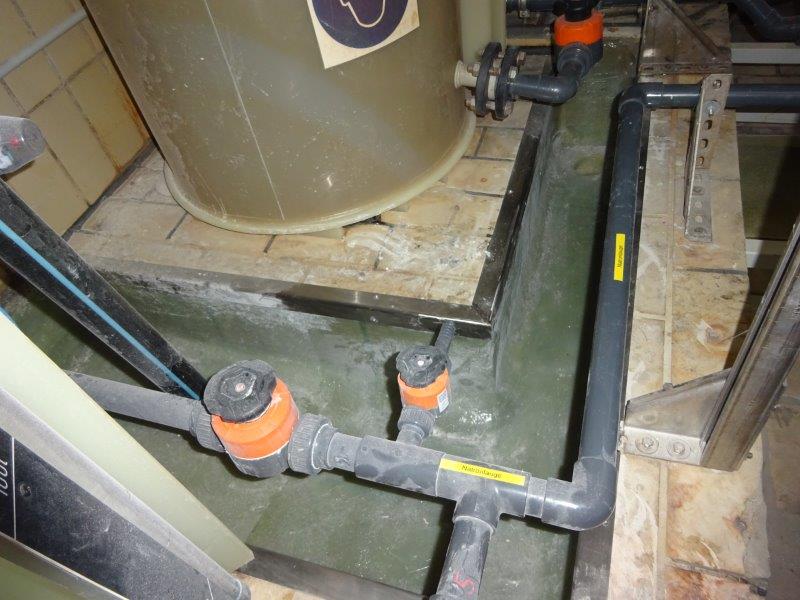

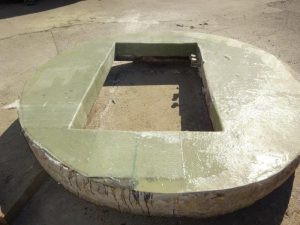

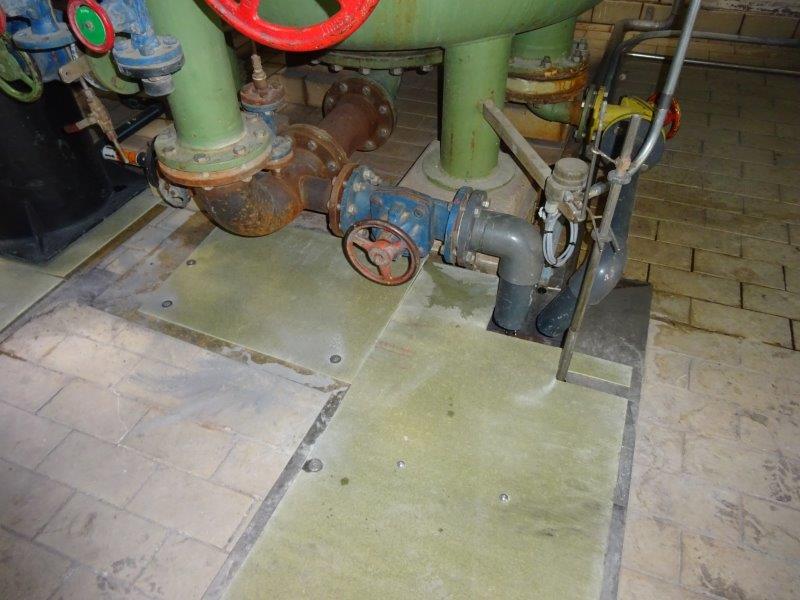

In einem Industriebetrieb wurden verschiedene Rinnen und ein Pumpenschacht erst mittels Spezialmörtel angearbeitet bzw. wieder hergestellt.

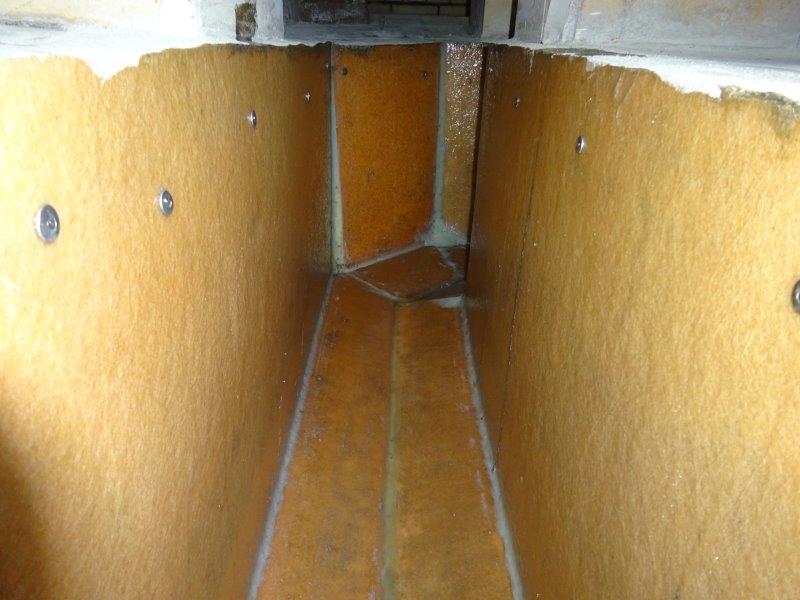

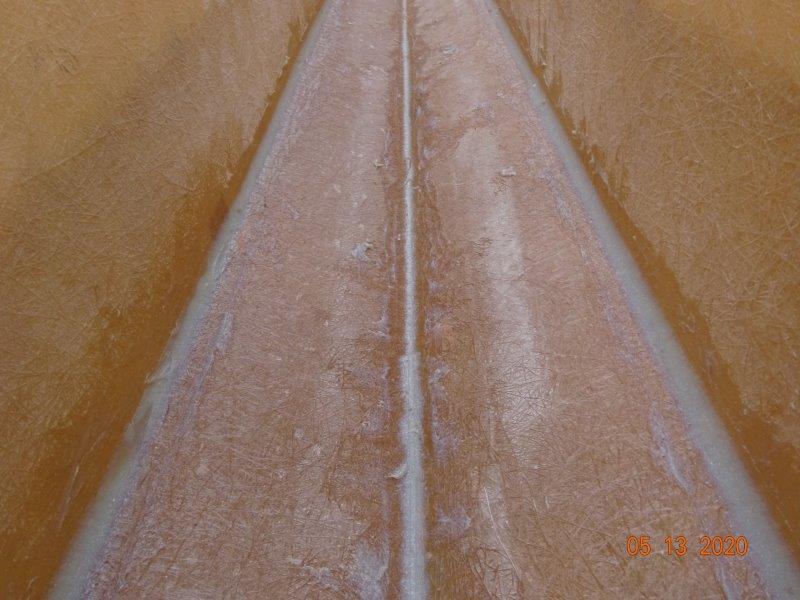

Im Anschluss wurden aus GFK-Platten Formteile vor Ort angefertigt, montiert, alle Übergänge anlaminiert und zum Schluss sämtliche Bauteile mit einer Reinharzschicht überzogen.

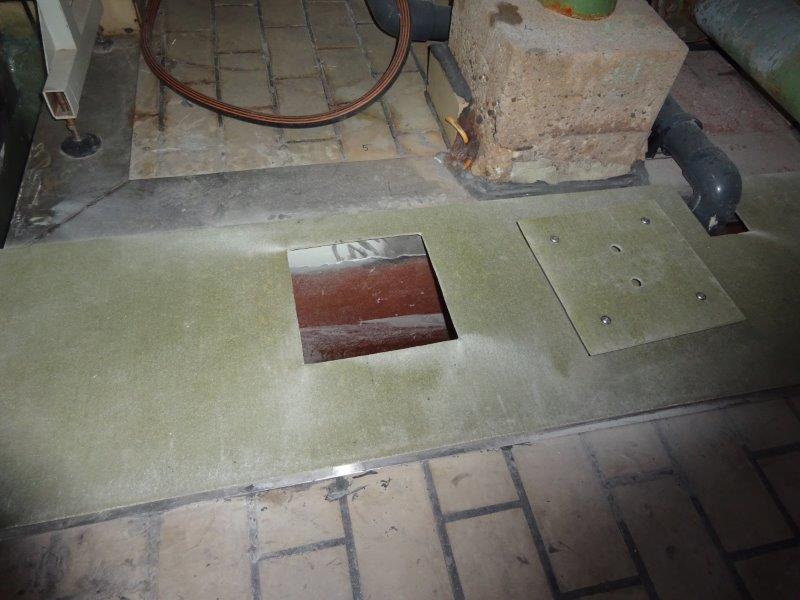

Den Abschluss bilden Edelstahlschienen, die vor Ort abgelängt und zusammengeschweißt wurden. Im letzten Schritt wurden für die Rinnen rutschfeste Abdeckungen ebenfalls aus GFK vor Ort angefertigt.

Die DKT GmbH & Co. KG stellte den Aufsichtsführenden, kümmerte sich um die Bauleitung vor Ort und übernahm die Dokumentation des Baufortschritts.

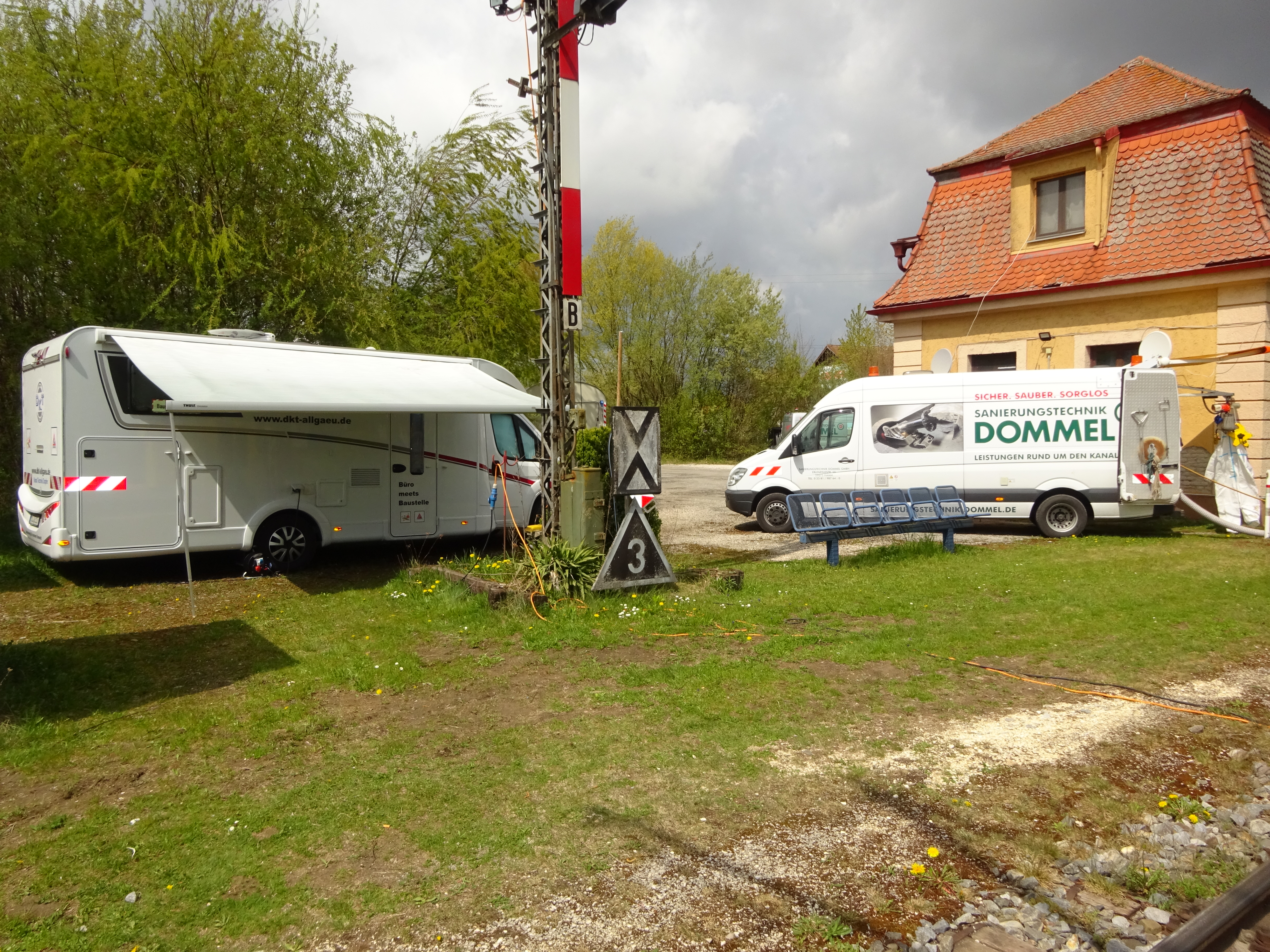

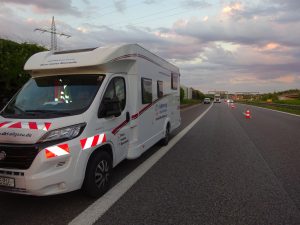

Als Baubüro dient der DKT ein handelsübliches Wohnmobil, das zum „Mobile Office“ umfunktioniert wurde und inzwischen einem Büroarbeitsplatz in nichts nachsteht. Trotz anfänglicher Skepsis wegen Einfuhrgenehmigungen in großen Industriebetrieben wurden wir zu unserer Freude überall freudig empfangen und für den individuellen Umbau zum „vollwertigen rollenden Büro“, durften wir regelmäßig in erstaunte Gesichter blicken.

Sehen Sie nachfolgend einige Bilder zum Projektfortschritt:
